Description

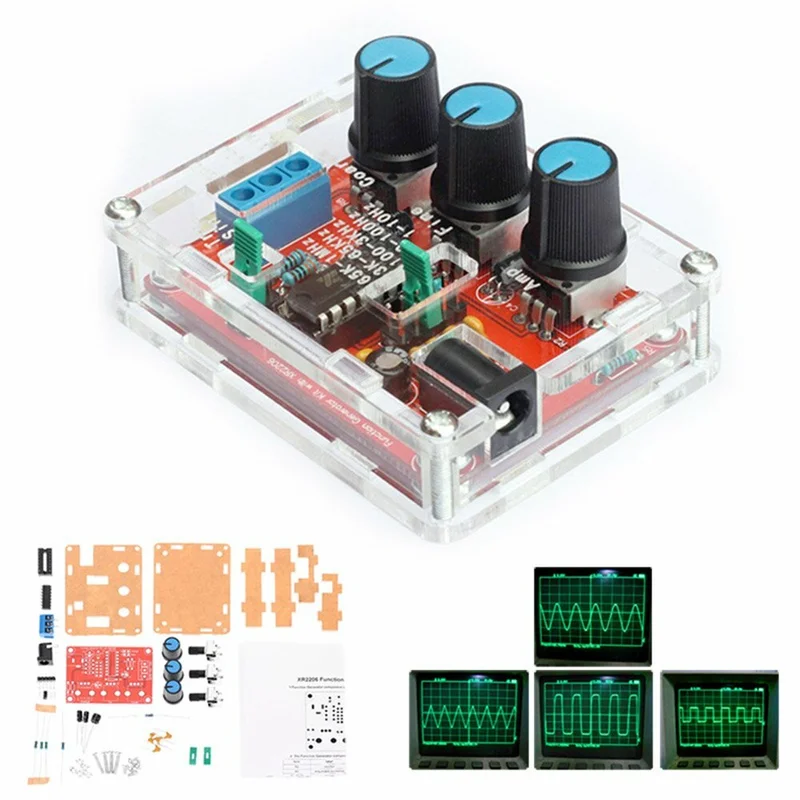

De XR2206 functiegeneratorkit is een veelzijdige set om verschillende golfvormen te genereren, zoals sinus, driehoek en vierkant. Deze kit is ideaal voor experimenteel en educatief gebruik bij het ontwerpen en testen van elektronische apparaten. Met een inputfrequentie van 1Hz tot 1MHz biedt deze generator flexibiliteit in een breed scala aan toepassingen.
- Voedingsspanning: 9-12V DC
- Ondersteunde golfvormen: vierkant, sinus en driehoek
- Impedantie: 600 Ohm ±10%
- Frequentiebereik: 1Hz – 1MHz
Sinusgolf:
- Amplitude: 0 – 3V bij 9V DC ingang
- Vervorming: Minder dan 1% bij 1kHz
- Vlakheid: ±0.05dB van 1Hz tot 100kHz
Vierkantgolf:
- Amplitude: 8V (onbelast) bij 9V DC ingang
- Stijgtijd: Minder dan 50ns bij 1kHz
- Daaltijd: Minder dan 30ns bij 1kHz
- Symmetrie: Minder dan 5% bij 1kHz
Driekhoekgolf:
- Amplitude: 0 – 3V bij 9V DC input
- Lineariteit: Minder dan 1% tot 100kHz, 10mA
De set bevat alle benodigde componenten voor assemblage, zodat u snel aan de slag kunt met uw experimenten.
