Vluchtbesturing met OSD en dual gyro/acc voor RC drone-Kwaliteitsgarantie

Description

Deze vluchtbesturing is ontworpen voor gebruik in RC drones en biedt geavanceerde functies zoals OSD, dual gyro en accelerometer. Met een krachtige STM32F722RET6 MCU en een ingebouwde blackbox met 32M-byte flash geheugen, is deze controller ideaal voor zowel beginners als ervaren piloten.

Specificaties:

• MCU: 216MHz STM32F722RET6
• IMU: MPU6000 & ICM20602, ingebouwde dual gyros (SPI)
• OSD: AT7456E (SPI)
• Blackbox: 32M-byte flash geheugen (SPI)
• Barometer: geen ingebouwd, ondersteuning voor externe barometermodule (I2C)
• 5x UARTs (1,2,3,4,6) met ingebouwde inversie
• 1x Softserial ondersteund
• 8x Dshot / Proshot / Oneshot-uitgangen
• 1x I2C
• 1x SH1.0_8pin connector (Vbat / G / Curr / R6 / S1/S2/S3/S4)
• 3x LED’s voor FC STATUS (blauw, groen) en 3.3V indicator (rood)

• Vbat gefilterd uitgangsvermogen voor VTX, omschakelbaar via AUX (modes tab-user1)
• Dubbele camera afbeelding omschakelen via AUX (modes tab-user2)
• Converteerbare montage van 20 mm tot 30,5 mm

• Camerabesturing: Ja
• Smartaudio & Tramp VTX-protocol: Ja
• WS2812 Led Strip: Ja
• Beeper: Ja
• RSSI: Ja
• Extra ADC voor analoge INAV-luchtsnelheid

Voeding:

• Input: 6 ~ 36V (2 ~ 8S LiPo)
• BEC: 5V 2A continu (max. 3A)
• LDO 3.3V: Max. 200mA
• Batterijspanningssensor: 1:10 (Schaal 110)
• Geen stroom sensor ingebouwd, ondersteunt externe stroomsensor van PDB / 4in1

Firmware:

• BetaFlight / INAV
• Doel: MATEKF722SE

Fysieke specificaties:

• Montage:
  • 20 x 20 mm / Φ3 mm met siliconen doorvoertules
  • 20 x 20 mm / Φ2 mm met siliconen en messingsdichtingsringen
  • 30,5 x 30,5 mm / Φ3 mm met conversieplaat en siliconen doorvoertules
• Afmetingen: 28 x 28 mm
• Gewicht: 5 g

Pakketinhoud:

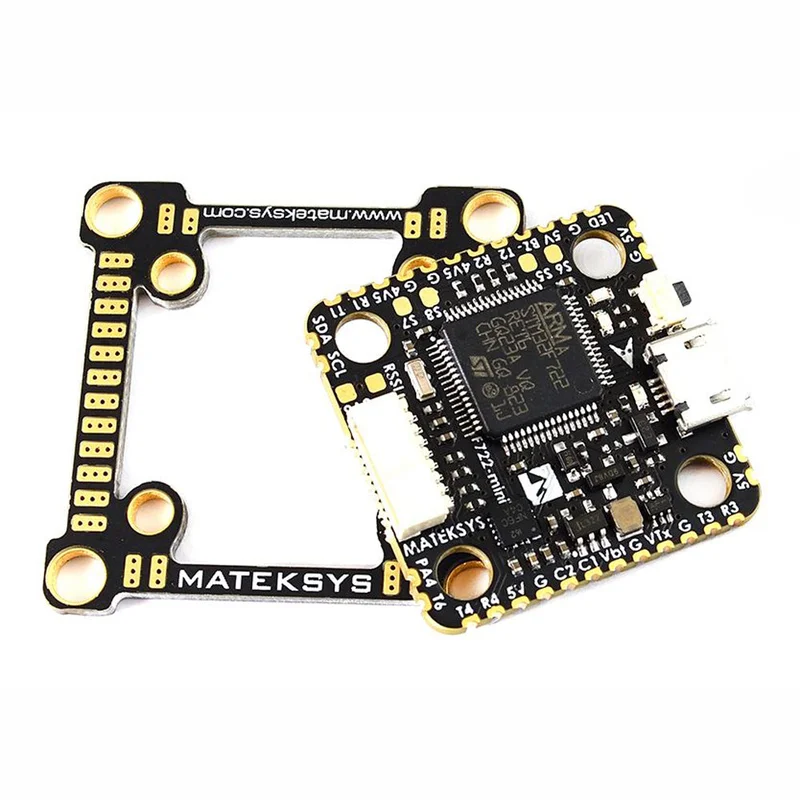

• 1x FC F722-mini
• 1x 20 mm tot 30,5 mm conversieplaat
• 6x Siliconen doorvoertules M4 tot M3
• 6x Messingsdichtingsringen M3 tot M2
• 1x SH1.0_8pin-kabel van 5 cm
• 2x SH1.0_8pin-connectoren
