Vingerafdruklezer FPC 1020A voor M5Stack-Kwaliteitsgarantie

Description

Omschrijving:

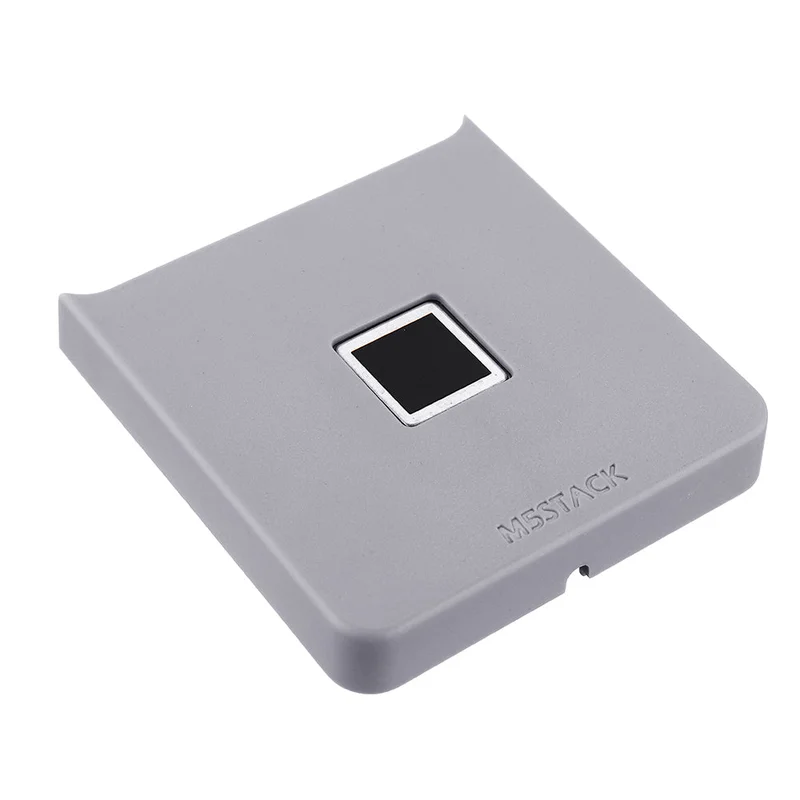

Deze vingerafdruklezer is een compatibel paneel voor het M5Stack systeem, uitgerust met de FPC1020A capacitieve vingerafdrukherkenningsmodule. Het biedt functies zoals het invoeren van vingerafdrukken, het verwijderen van vingerafdrukken en het zoeken naar opgeslagen vingerafdrukken. De module kan ook verschillende beveiligingsniveaus instellen voor vingerafdrukherkenning, waardoor het een veelzijdige oplossing is voor identificatie.

Communicatieprotocol: UART.

Producteigenschappen:

• Compatibel met M5Stack systemen
• Seriële interface: UART2 (16/17)
• FPC1020A
  • Detectiegrootte: 192 x 192 pixels
  • Pixelresolutie: 256 grijswaardenniveaus (8 bit)
  • Voedingsspanning VDD: typisch 1,8 V
  • TX Voedingsspanning: <3,3 V
  • Voedingsstroom: typisch ~ 5 mA
  • Stroom in slaapmodus: typisch 10 µA bij detectie
  • Stroom in diepe slaap: typisch <10 µA
  • Klokfrequentie: seriële SPI-communicatie <12 MHz
  • Bedrijfstemperatuur: -40 … +85 °C
  • Opslagtemperatuur: -40 … +85 °C
  • Resolutie: 508 DPI
• Afmetingen: 58,2 mm x 54,2 mm x 10 mm
• Gewicht: 20 g

Pakket inbegrepen:

• 1x Vingerafdruklezer paneel

EasyLoader:

1. EasyLoader is een eenvoudige programmabrander. Elke productpagina biedt een gerelateerd case-programma. Volg de stappen om het programma naar de master te branden en voer functietests is EasyLoader alleen beschikbaar voor Windows OS.
2. Dubbelklik op de gedownloade software, sluit het M5-apparaat aan op de computer via de gegevenskabel, selecteer de poortparameters en klik op “Brandwond” om te beginnen.
3. Installeer de CP210X (USB-stuurprogramma) voordat je EasyLoader hier voor de installatiehandleiding van het stuurprogramma.

Schematisch:

PinMap:

Documentatie:

• Protocol:Vingerafdruk serie communicatieprotocol

• Datasheet:FPC1020

Toepassing:

• Tijdregistratiesysteem
• Beveiligingssystemen

Bekijk de video
