Vector netwerkanalysator 50kHz – 1.5GHz met 4-inch LCD-Kwaliteitsgarantie

Description

Functies:
– Het 4-inch LCD-scherm met DC-dimmethode zorgt voor een duidelijke weergave, zowel binnen als buiten.- Geoptimaliseerde elektrische brug maakt gebruik van de harmonischen van Si5351, waardoor metingen tot 1,5 GHz mogelijk zijn.- Het uitgangsniveau van CH0 wordt verhoogd tot 0 dBm bij gebruik van de fundamentele golf, wat de nauwkeurigheid van reflectiemetingen verbetert.- Probleem met afwijking bij 6 MHz is opgelost.- Het vernieuwde stroombeheercircuit vermindert stroomruis en USB-interferentie.- Verbeterde PCB-layout voor betere prestaties.- Voorzien van een UART-interface voor uitbreidingsmogelijkheden.- Lichtgewicht ABS-behuizing biedt goede bescherming.- Ondersteunt computersoftware voor bediening en realtime weergave, inclusief export van SNP-bestanden voor radio-ontwerpsoftware.- Inclusief eenvoudige kalibratieonderdelen. De dubbele poorten zijn vooraf gekalibreerd. Bij wijziging van meetomstandigheden is herkalibratie nodig. Instellingen kunnen worden opgeslagen voor toekomstig :
1. Behuizing: 75 mm x 133 mm x 18 mm (exclusief uitsteeksels)2. Meetfrequentie: 50KHz – 1,5GHz3. RF-uitgang: 0dBm (±2dB, fundamentele golf)4. Frequentienauwkeurigheid: <2ppm5. Frequentiestabiliteit: <0.5ppm6. Meetbereik: 70dB (50kHz-300 MHz), 60dB (300M-900MHz), 40dB (0.9G-1.5GHz) met uitbreidingsfirmware(Opmerking: let op mogelijke fouten door niet-lineaire transformaties bij gebruik van harmonische metingen.)7. Poort SWR: <1.18. Scherm: 4" TFT (320 x 480)9. USB-interface: USB type-C; Communicatiemodus: CDC (serieel)10. Voeding: USB 5V 200mA, maximale laadstroom 1A11. Aantal kalibratiepunten: 101 (vast)12. Aantal scanpunten: 101 (vast)13. Weergave volgen: 4, markering: 4, instellingen opslaan: 514. Metingen van S-parameters, staande golfverhouding, fase, vertraging, Smith-diagram, tijddomeinanalyse, :

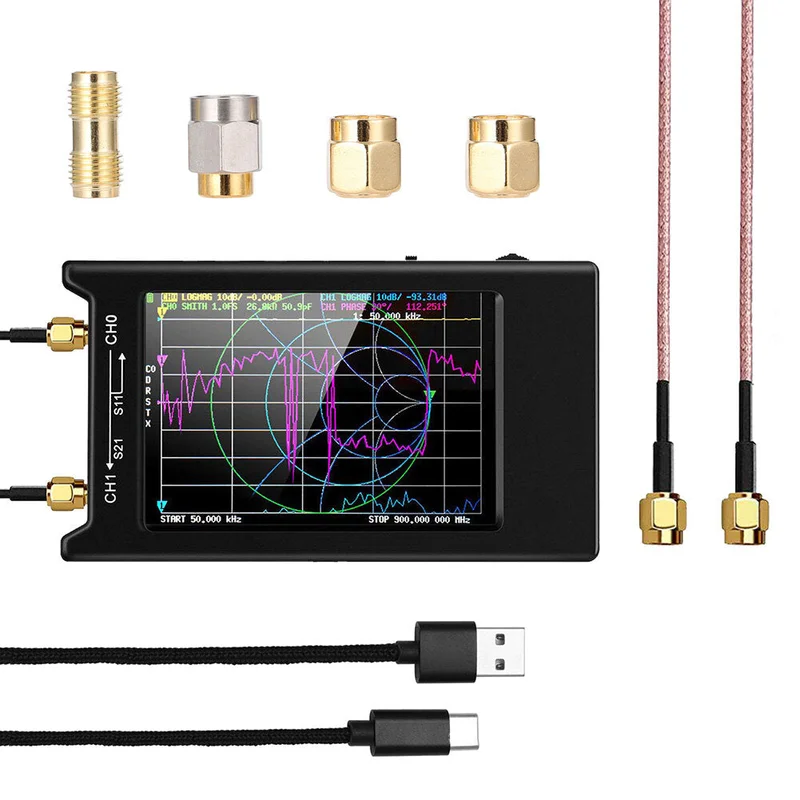

1 x Vector netwerkanalysator2 x 15 cm SMA mannelijk naar mannelijk RG316 RF-kabels1 x SMA vrouwelijke naar vrouwelijke connector1 x SMA eenvoudige kalibratiekit KORT1 x SMA eenvoudige kalibratiekit OPEN1 x SMA eenvoudige kalibratiekit LOAD1 x USB Type-C datakabel1 x Type-C tot Type-C kabel (voor verbinding met Android mobiele telefoon)
