Vector netwerk analyzer 50 kHz – 1500 MHz met 4,3 inch display-Kwaliteitsgarantie

Description

Omschrijving:
De hardwarefuncties van deze vector netwerk analyzer omvatten de volgende verbeteringen:1. 4,3-inch IPS TFT LCD voor een grotere kijkhoek;2. Voorzien van een lithiumbatterij van 5000 mAh / 3,7 V voor een langere stand-bytijd, met een verlengde USB-interface die kan functioneren als powerbank;3. Hoge stroom 2A oplaad IC voor een snellere oplaadtijd;4. Groter bedieningswiel voor een verbeterde gebruikerservaring;5. Grotere aan/uit-schakelaar voor beter gebruiksgemak;6. Ondersteuning voor menu-omschakeling tussen Chinees en Engels;7. Upgrade van het gebruikersprogramma via een virtuele USB-stick;8. Standaard aluminium behuizing ter bescherming van de SMA-aansluiting en ter vermindering van externe elektromagnetische interferentie;9. Kan de staande golfimpedantie van antennes testen, isolatie van invoegverlies van filters aanpassen, verzwakkings- en verkortingsfactoren van kabels testen, en de versterkingsfactor van antenneversterkers meten. Let op: dit apparaat is niet geschikt voor het debuggen van filters boven 270 MHz. Voor filters boven 270 MHz wordt een 3GHz-vector netwerk analyzer meetbereik is 50 kHz tot 1,5 GHz. De meetfrequentie van de harmonische diffusie van het uitgangssignaal van de klokchip is 1500 MHz. Bij 600 MHz tot 1 GHz is het dynamisch bereik van S11 40 dB (golfverhouding minder dan 1,02). Een metalen afscherming is ontworpen voor het RF-front-end, waardoor het dynamisch bereik van S21 beter is dan 60 dB over de gehele frequentieband.

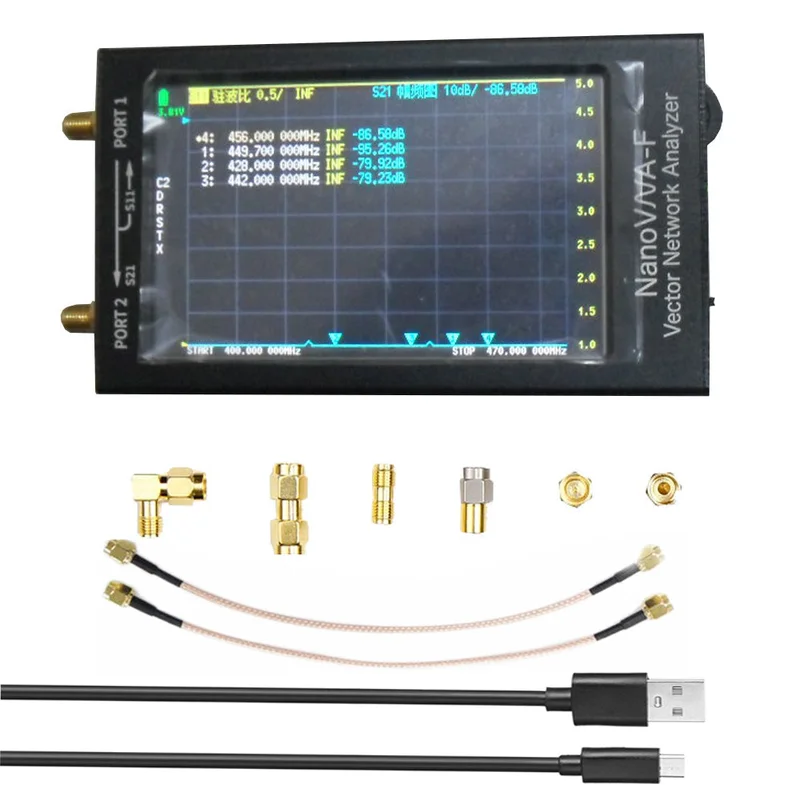

Basisprestaties:Afmetingen: 14 cm x 7,5 cm x 2 cm (L x B x H)Nettogewicht: 400 gramMeetfrequentie: 50 kHz – 1500 MHzRF-uitgang: -13 dBm (max. -9 dBm)Frequentienauwkeurigheid: <0,5 ppmPoort SWR: <1.1Scherm: 4,3" IPS TFT (800x480)USB-interface: USB type-C, communicatiemodus: CDC (serieel)Stroomverbruik: USB 5V 200mA (met ingebouwde batterij van 5000 mAh / 3,7 V, theoretische levensduur 18 uur, maximale laadstroom 2A)Uitvoercapaciteit: 5V / 1A, ondersteunt Android- en Apple-mobiele telefoons (powerbank-functie)Aantal kalibratiepunten: 101Aantal scanpunten: 101Display volgen: 4, markering: 4, instelling opslaan: 5Scantijd: ongeveer 1,9 s / 1 keer (volledig frequentiebereik van 50 kHz tot 1500 MHz)S-parameter, VSWR, SWR, fasediagram, groepsvertraging;Pakket bestaat uit:1 x hoofdeenheid2 x SMA-JJ RG316 verbindingskabel van 20 cm (de analyzer heeft een standaard SMA vrouwelijke connector)1 set kalibratieonderdelen (50 Ω standaardbelasting x1, open circuit kalibratiestuk x1, kortsluiting kalibratiestuk)1 x SMA-f dubbel eindgat (SMA vrouwelijke basis dubbele pas)1 x SMA elleboog voor aansluiting1 x Type-C datakabel1 x snelstartgids1 x verpakking
Notitie:Gebruik de bijgeleverde kalibratieonderdelen voor nauwkeurige meetresultaten. Het instrument is vooraf gekalibreerd en de gegevens zijn opgeslagen. Bij wijziging van meetomstandigheden is herkalibratie noodzakelijk.
