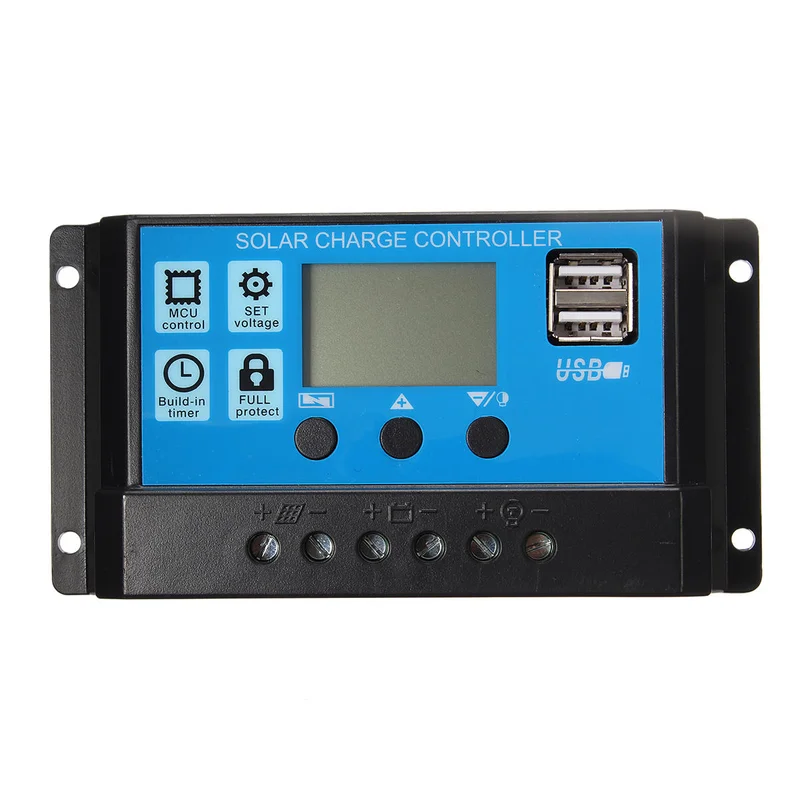

Description
Kenmerken:
- Ingebouwde industriële microcontroller.
- Instelling met één toets, LCD-display, automatische geheugenfunctie.
- Volledig 3-traps PWM laadbeheer.
- Ingebouwde kortsluitingsbeveiligingen, open circuitbeveiligingen, omgekeerde beveiligingen, overbelastingsbeveiliging.
- Dual MOS beveiligingen tegen omgekeerde stroom, met lage temperaturen.
Parameters:
- Kleur: zwart
- Afmetingen: ongeveer 150 * 78 * 35 mm
- Nominale spanning: 12V/24V automatisch
- Stroom: 10A, 20A, 30A
- Standby stroom: <10mA
- USB-uitgangsspanning: 5V / 3A
- Bedrijfstemperatuur: -35 ~ +60 ℃
- Toepassing: Camping / Wandelen
- Met timer en lichtsensor, geschikt voor zonnelicht systemen.
Veiligheidsinstructie:
- Zorg ervoor dat uw batterij voldoende spanning heeft voor de controller om het batterijtype te herkennen vóór de eerste installatie.
- De batterijkabel moet zo kort mogelijk zijn om verlies te minimaliseren.
- De regelaar is alleen geschikt voor zuuraccu’s: OPEN, AGM, GEL. Niet geschikt voor nikkelmetaalhydride, lithiumionen of andere batterijen.
- De laadregelaar is alleen geschikt voor het regelen van zonnemodules. Sluit nooit een andere laadbron op de laadregelaar aan.
Verbinding:
- Sluit de batterij aan op de laadregelaar – plus en min. Het zal 1 toon geven als het een 12V batterij detecteert, 2 als het een 24V batterij detecteert.
- Sluit de fotovoltaïsche module aan op de regelaar – plus en min.
- Sluit de verbruiker aan op de laadregelaar – plus en min. De omgekeerde volgorde is van toepassing bij de installatie! Een onjuiste volgorde kan de controller beschadigen!
Notitie:
- Alleen voor Off-Grid PV-zonnesystemen.
- Voor 10A 12V PV-systeem: 120W zonnepaneel, 12V loodzuuraccu, 21V voor maximale ingangsspanning.
- Voor 10A 24V PV-systeem: 240W zonnepaneel, 24V loodaccu, 42V voor maximale ingangsspanning.
Pakket inbegrepen:
- 1 x batterijlaadregelaar voor zonnepanelen
