USB naar serile poortmodule FT232H – multifunctioneel-Kwaliteitsgarantie

Description

Toepassingen:

• Single-chip USB naar UART (RS232, RS422 of RS485)
• USB naar FIFO
• USB naar FT1 248
• USB naar JTAG
• USB naar SPI
• USB naar I2C
• USB naar Bit-Bang
• USB naar snelle seriële interface
• USB naar CPU doelinterface (als geheugen)

De FT232H is een USB 2.0 Hi-Speed (480 Mb/s) naar UART/FIFO IC. Het heeft de mogelijkheid om te worden geconfigureerd in verschillende industriële standaard seriële of parallelle interfaces. De FT232H heeft de volgende geavanceerde functies:

• Eénkanaals USB naar seriële/parallelle poorten met verschillende configuraties.
• Volledig USB-protocol verwerkt op de chip. Geen USB-specifieke firmware-programmering vereist.
• Compatibel met USB 2.0 Hi-Speed (480 Mbits/s) en Full Speed (12 Mbits/s).
• Multi-Protocol Synchronous Serial Engine (MPSSE) om het synchrone seriële protocol (USB naar JTAG, I2C, SPI (MASTER) of bit-bang) ontwerp te vereenvoudigen.
• UART-overdrachtssnelheid tot 12 MBaud. (RS232 gegevenssnelheid beperkt door externe niveauverschuiver).
• USB naar asynchrone 245 FIFO-modus voor overdrachtssnelheid tot 8 Mbyte/s.
• USB naar synchrone 245 parallelle FIFO-modus voor overdrachten tot 40 Mbytes/s.
• Ondersteunt een eigen half-duplex FT1248-interface met een configureerbare breedte, bidirectionele gegevensbus (1, 2, 4 of 8 bits breed).
• FIFO-interfacemodus in CPU-stijl vereenvoudigt het CPU-interfaceontwerp.
• Snelle seriële interface-optie.
• FTDI’s royaltyvrije Virtual Com Port (VCP) en Direct (D2XX) stuurprogramma’s elimineren de vereiste voor USB-stuurprogramma-ontwikkeling in de meeste gevallen.
• Instelbare time-out voor ontvangstbuffer.

Pakket bestaat uit:

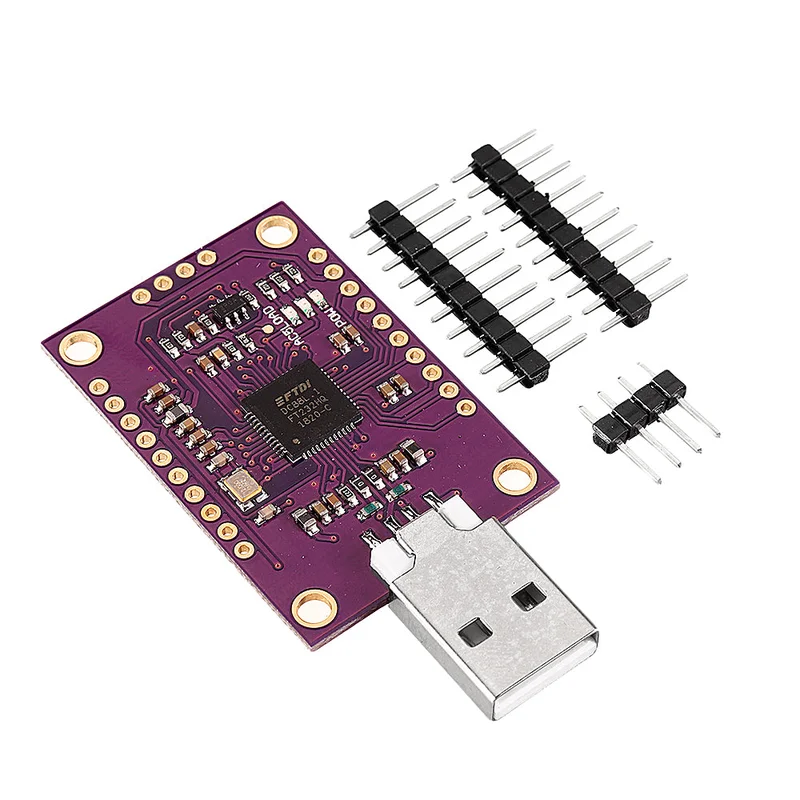

• 1 x FT232H USB naar seriële poortmodule
