Beschrijving:
Model: T.V53.03 (update van 25 december 2019)
Tv-formaat: analoog signaal
Taalondersteuning: Russisch, Engels, Hindi, Vereenvoudigd Chinees, Khmer, Vietnamees, Myanmar, Frans, Duits, Italiaans, Spaans.

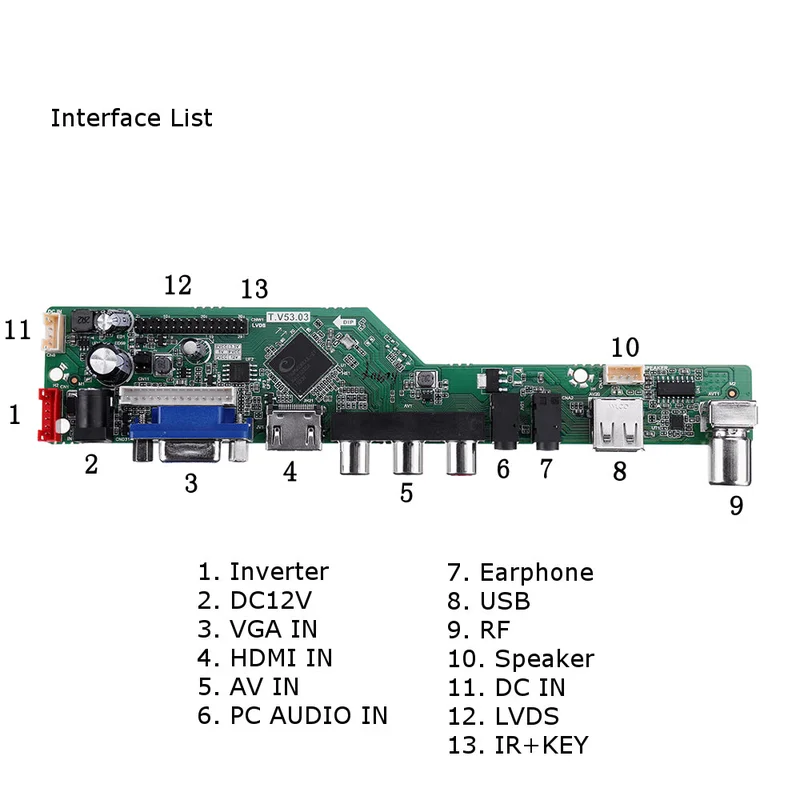

Invoerinterface: afspelen van pc / HDMI / tv / AV / USB-multimedia
Voedingsadapter: DC 12V 3-5A
Scherminterface: LVDS Single 6
Schermspanning: 3,3V / 5V / 12V (sprongdop)
De USB-interface kan niet alleen worden gebruikt om programma’s te upgraden, maar ook om video, muziek en foto’s af te spelen. Ondersteunde formaten zijn divers. U kunt ook afbeeldingen instellen voor het opstarten of LOGO en de Mirror Enable-functie.
Ondersteunde resoluties:
- 1920×1200
- 1920×1080
- 1680×1050
- 1680×945
- 1600×1200
- 1600×900
- 1400×1050
- 1440×900
- 1366×768
- 1280×1024
- 1280×854
- 1280×800
- 1280×768
- 1280×720
- 1024×768
- 1024×600
- 800×600
Hoe te controleren of uw paneel geschikt is voor dit bord:
Stap 1: Zoek de resolutie van uw LCD-model (u kunt de resolutie bekijken via deze link:)
Stap 2: Zoek en schrijf de bijbehorende firmware op.
Programmering:
1. Plaats de firmware “SKR8503_100.bin” op een geformatteerde USB-flashdisk (FAT32) en sluit deze aan op het bord met de 7KEY-knop.
2. Zet de stroom aan; het lampje van de 7-key brandt rood en knippert dan sneller rood. Dit knipperen is normaal en kan tot 1 minuut duren, wat betekent dat de upgrade is voltooid. Schakel daarna de stroom uit en verwijder de USB-stick.
Pakket inbegrepen:
- 1 x controllerkaart
- 1 x afstandsbediening
- 1 x IR ontvanger
- 1 x 7-key knop
- 1 x 1ch 6-bit 30-pins LVDS-kabel (250 mm lengte, vervangbaar indien nodig)
Notitie:
De IR & KEY-definitie is specifiek en verschilt tussen versies, let op en meng ze niet. Deze kit is alleen voor de signaalinterface en is 1ch 6-bit 30-pins, zonder 4pcs CCFL-omvormer. Als u niet zeker bent, geef dan uw modelnummer van het LCD-paneel op, zodat we u kunnen helpen. Bedankt.
