Universele LED TV-controller LCD-driverbord complete set 1ch 6bit 30 pins-Kwaliteitsgarantie

Description

Beschrijving:

Model: T.V53.03 (update van 25 december 2019)

Tv-formaat: analoog signaal

Taalondersteuning: Russisch, Engels, Hindi, Vereenvoudigd Chinees, Khmer, Vietnamees, Myanmar, Frans, Duits, Italiaans, Spaans.

Invoerinterface: afspelen van pc / HDMI / tv / AV / USB-multimedia

Voedingsadapter: DC 12V 3-5A

Scherminterface: LVDS Single 6

Schermspanning: 3,3V / 5V / 12V (sprongdop)

De USB-interface kan worden gebruikt om programma’s te upgraden en ook om video, muziek en foto’s af te spelen. Ondersteunde formaten zijn beschikbaar. U kunt ook afbeeldingen instellen voor het opstarten of LOGO en Mirror Enable.

Ondersteunde resoluties:

• 1920×1200
• 1920×1080
• 1680×1050
• 1680×945
• 1600×1200
• 1600×900
• 1400×1050
• 1440×900
• 1366×768
• 1280×1024
• 1280×854
• 1280×800
• 1280×768
• 1280×720
• 1024×768
• 1024×600
• 800×600

Hoe weet je of je paneel geschikt is voor dit bord?

Stap 1: Zoek de resolutie van uw LCD-model (u kunt de resolutie bekijken via een panelook website).

Stap 2: Zoek en schrijf de bijbehorende firmware op.

Programmering:

1. Plaats de firmware op een geformatteerde USB-flashdisk (FAT32) en sluit deze aan op het bord met de 7KEY-knop.

2. Zet de stroom aan; het lampje van de toets 7 brandt rood en begint sneller te knipperen. Dit knipperen is normaal en betekent dat de upgrade bezig is. Wacht ongeveer 1 minuut, schakel dan uit en verwijder de USB-stick.

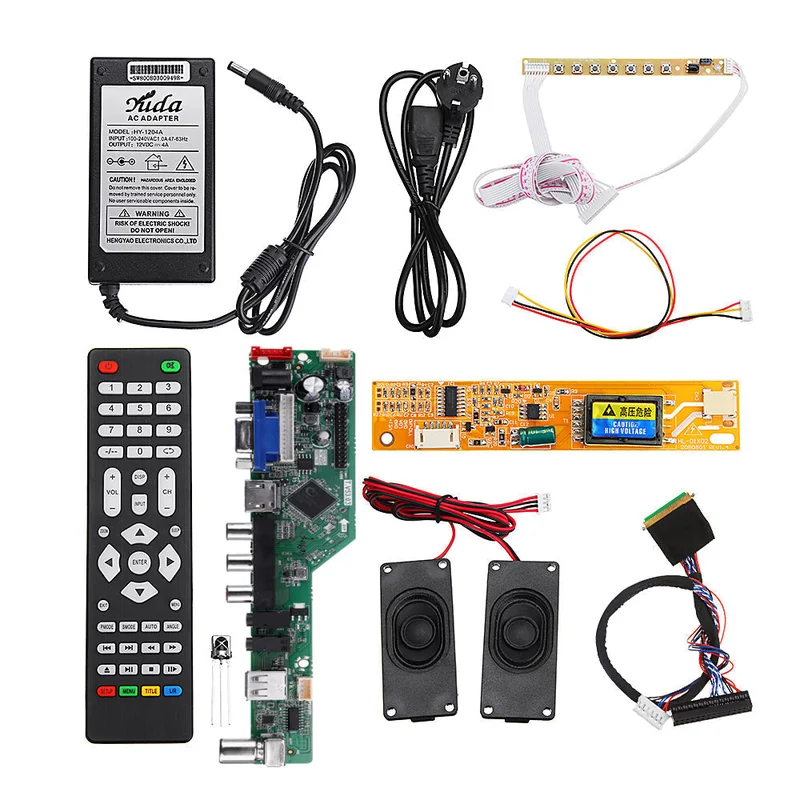

Pakket inbegrepen:

• 1 x controllerkaart
• 1 x Engelse afstandsbediening
• 1 x IR ontvanger
• 1 x 7-toets
• 1 x 1ch 6bit 30pins LVDS-kabel van 250mm
• 1 x CCFL-omvormer met een pin-pitch van 3,5 mm
• 2 x 4ohm 3W-luidsprekers
• 1 x EU 12V 4A voedingsadapter
