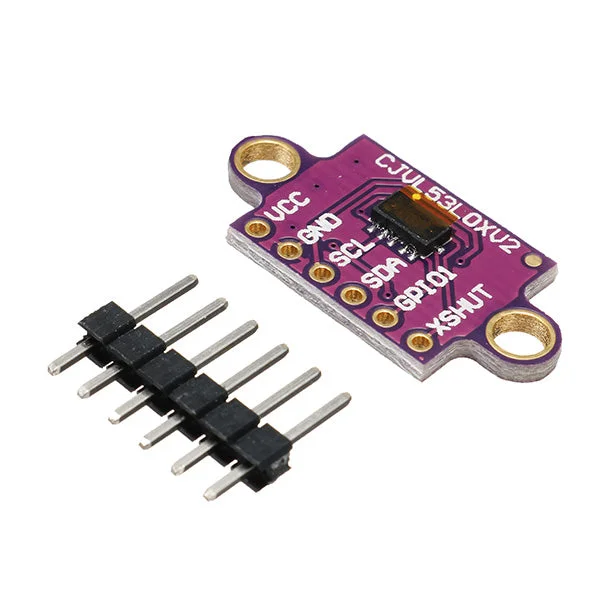

Tijd-van-vlucht afstandssensor 940nm laserafstandssensormodule-Kwaliteitsgarantie

Description

Beschrijving:

De VL53L0X is een systeem met tijdvluchten dat is geïntegreerd in een compacte module. Deze sensor maakt gebruik van geavanceerde technologie om nauwkeurig te meten hoe lang het duurt voordat de uitgezonden pulsen van infrarood laserlicht het dichtstbijzijnde object bereiken en worden gereflecteerd naar een detector. Dit maakt het mogelijk om de absolute afstand tot een doel nauwkeurig te bepalen zonder dat de reflectantie van het object de meting sterk beïnvloedt. De sensor kan afstanden tot 2 m (6,6 ft) met een resolutie van 1 mm rapporteren. De nauwkeurigheid van de metingen kan variëren van ± 3% tot meer dan ± 10%, afhankelijk van de omgevingsomstandigheden en de kenmerken van het doelobject.

Metingen zijn beschikbaar via de I2C (TWI) -interface van de sensor, die ook wordt gebruikt om sensorinstellingen te configureren. De sensor biedt twee extra pennen: een uitschakelingsingang en een onderbrekingsuitgang.

De VL53L0X is een geweldig IC, maar het kleine, draadloze LGA-pakket maakt het moeilijk voor de typische student of hobbyist om te gebruiken. Het werkt op een aanbevolen spanning van 2,8 V, wat de interface uitdagend maakt voor microcontrollers die werken op 3,3 V of 5 V. Onze breakout-kaart adresseert deze problemen, waardoor het gemakkelijker wordt om aan de slag te gaan met de sensor.

PIN-beschrijving:

• VDD:Gereguleerde 2.8 V-uitgang. Bijna 150 mA is beschikbaar om externe componenten van stroom te voorzien.
• VIN:Hoofdvoedingaansluiting van 2,6 V tot 5,5 V.
• GND:Aarde (0 V) -aansluiting voor uw voeding.
• SDA:Niveau-verschoven I2C datalijn: HOOG is VIN, LAAG is 0 V.
• SCL:Niveau-verschoven I2C kloklijn: HOOG is VIN, LAAG is 0 V.
• XSHUT:Actieve low shutdown-ingang; standaard ingeschakeld. Door deze pin laag te zetten, wordt de sensor in de hardware-paraatstand gezet.

Pakket inbegrepen:

• 1 x Tijd-van-vlucht afstandssensor
