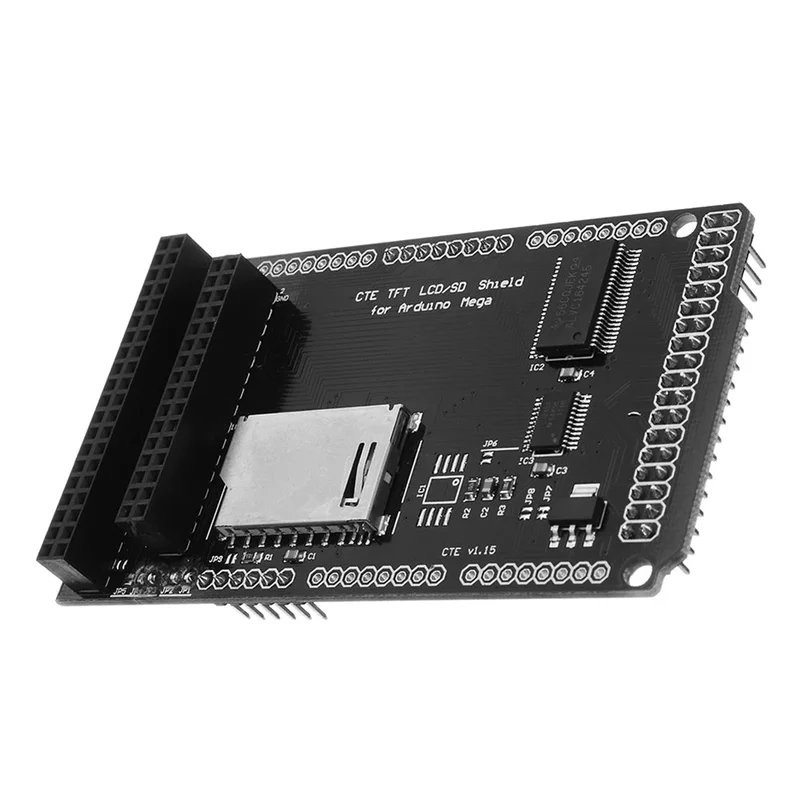

TFT/SD shield-uitbreidingskaart voor Mega 2560 LCD-module-Kwaliteitsgarantie

Description

Beschrijving:1. De IO van MEGA is officieel 5V, terwijl TFT LCD 3.3V IO gebruikt. Dit TFT LCD/SD shield voor MEGA biedt een directe verbinding met een TFT LCD-module zonder dat er vliegende draden nodig zijn.2. Het scherm maakt gebruik van een TRUE 5V naar 3.3V niveau-omzetting IC, waardoor het compatibel is met veel TFT LCD-modules. Deze compatibiliteit is hoger in vergelijking met gewone TFT shields, die weerstanden of buffers gebruiken om 5V naar 3.3V te converteren. Bij gebruik van deze methode kunnen er compatibiliteitsproblemen optreden, vooral bij hoge schrijfsnelheden.3. Het shield is geschikt voor de pin-out van twee typen TFT LCD-modules:(1) 40-pins LCD, vaak gebruikt in eerdere versies van TFT Mega-shields voor MEGA 2560.(2) 32-pins LCD, vaak gebruikt in STM32-ontwikkelborden (niet gesoldeerd).4. MEGA 3.3V levert 150mA, wat mogelijk niet voldoende is om grotere schermen aan te sturen (bijv. 7″ of 5″ LCD-modules). Daarom heeft dit shield een ingebouwde 1A 3.3V-regelaar om voldoende stroom naar het scherm te :Dit shield is compatibel met MEGA 2560 en de volgende LCD-modules:- 2.2″ TFT LCD-module (220×176)- 2.8″ TFT LCD-module (320×240)- 3.2″ TFT LCD-module met lettertype IC (320×240)- 3.2″ hoge resolutie TFT LCD-module met lettertype IC (480×320)- 3.5″ TFT LCD-module met lettertype IC (480×320) (volledige kijkhoek IPS paneel)- 4.0″ TFT LCD-module met lettertype IC (480×320)- 4.3″ TFT LCD-module met lettertype IC (480×272)- 5.0″ TFT LCD-module met lettertype IC (800×480)- 7.0″ TFT LCD-module met lettertype IC (800×480)Pakket bevat:1 x TFT/SD-uitbreidingskaart
