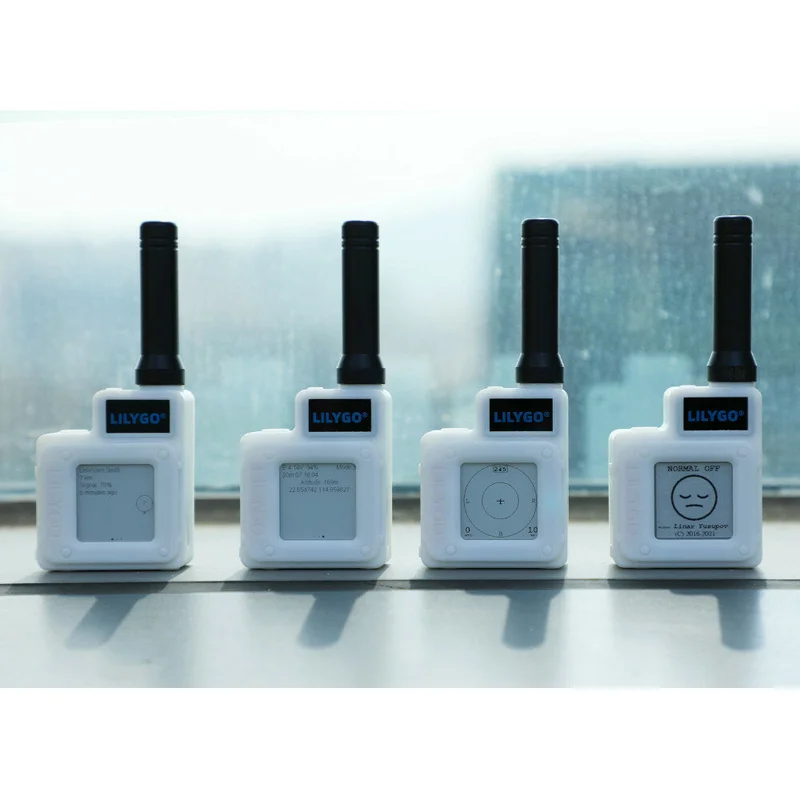

T-Echo SoftRF BME280 temperatuur- en druksensor met NRF52840 en SX1262 868MHz LoRa-module en 1.54 inch e-paper-Kwaliteitsgarantie

Description

Opmerking:dit artikel werkt op 868 MHz, T-Echo SoftRF met BME280 T-Echo is een geavanceerde versie van de het ontwerp is veel aandacht besteed aan de compatibiliteit met Meshtastic en SoftRF, waarbij Bluetooth en laag stroomverbruik zijn overwogen. De NRF52840 Advanced Bluetooth 5 is geselecteerd voor multi-protocol ondersteuning zoals Thread en LORA-functie is verder ontwikkeld met de LILYGO SX1262-module van de T-SX1262 draadloze transceivermodule maakt gebruik van de Semtech SX1262 LORA RF-transceiverchip, werkend in de 868MHz ISM-frequentieband. Het heeft een geïntegreerde TCXO 32MHz kristaloscillator voor hoge stabiliteit, en biedt half-duplex communicatie met een zendvermogen tot +22dBm en een ontvangstgevoeligheid van – automatische transceiver-schakeling en interne isolatie van transmissie- en ontvangstkanalen, biedt het geavanceerde LORA-communicatietechnologie met gespreid spectrum, sterke anti-interferentie en privacy, wat langeafstand draadloze gegevensoverdracht en -ontvangst mogelijk van de module:

• Multi-satelliet positioneringssysteem L76K ondersteunt GPS, BeiDou, GLONASS en QZSS, met zowel gezamenlijke als onafhankelijke positionering.
• Het verhoogt het aantal zichtbare en bruikbare satellieten, wat de positioneringsnauwkeurigheid verbetert, zelfs in complexe stedelijke omgevingen.
• Ondersteunt AGNSS-functie voor snellere initiële positionering, met een ingebouwde ruisarme versterker voor hoge gevoeligheid en nauwkeurigheid, zelfs onder zwakke signaalomstandigheden.
• Het display is een 1,54-inch elektronisch papieren display met frontlicht en een resolutie van 200×200, geschikt voor gebruik in donkere omgevingen.

T-Echo-specificaties:

• NRF52840 BLE/NFC
• L76K GPS-module
• T-SX1262 LORA-module
• 1.54 inch E-paper met LED-schermverlichting aan de voorkant
• RTC PCF8563
• RGB-LED
• RST-knop X1
• Aangepaste knop X1
• Aanraakknop TTP223
• IPX-antennebasis X3
• 1.25 pitch batterijhouder
• 12.5V ingang Type-C USB
• 10-pins BTB-socket met een pitch van 0,4 voor uitbreiding van functionele modules

Toepassingsscenario’s:

• DIY-projecten
• LoRa-netwerken
• GPS-positionering
• IOT-terminalcontroller
• Educatieve producten

Pakketinhoud:

• 1 x T-Echo BME280 moederbord
• 1 x GPS-antenne
• 1 x LORA 868MHz-antenne
• 1 x NFC-antenne
• 1 x aanraakkabel
• 1 x JST 2-pin 1,25 mm batterijkabel
• 1 x TYPE-C USB-kabel
• 1 x 850mA capaciteit batterij
• 1 x 3D-geprinte behuizing
