Stroomterugkoppelingsversterking module met lage vervorming en hoge stroompuls-Kwaliteitsgarantie

Description

Producteigenschappen:

• Ultrasnelle zwenksnelheid: 5500 V/μs (4 V stap, G = +2)
• Stijgtijd: 545 ps (2 V stap, G = +2)
• Grote signaalbandbreedte: 440 MHz, G = +2; 320 MHz, G = +10
• Kleine signaalbandbreedte (–3 dB): 1 GHz, G = +1; 700 MHz, G = +2
• Insteltijd: 10 ns (2 V-stap, G = +2)
• Laag in brede bandbreedte vervorming vrij dynamisch bereik (SFDR): –66 dBc (20 MHz, tweede harmonische); –75 dBc (20 MHz, derde harmonische)
• Derde-orde onderscheppingspunt (3IP): 26 dBm (70 MHz, G = +10)
• Versterkingsvlakheid tot 75 MHz: 0,1 dB
• Differentiële versterkingsfout: 0,01% (RL = 150 Ω)
• Differentiële fasefout: 0,01° (RL = 150 Ω)
• Hoge uitgangsaandrijving: 175 mA
• Voedingsspanning: +5 V tot ±5 V
• Voedingsstroom: 14 mA (typische waarde)

Toepassingen:

• Pulsversterking
• Tussenfrequentie/RF-versterkingstrap
• Hoge resolutie videografieken
• High-speed instrumentatie CCD-beeldversterker

Pakket inbegrepen:

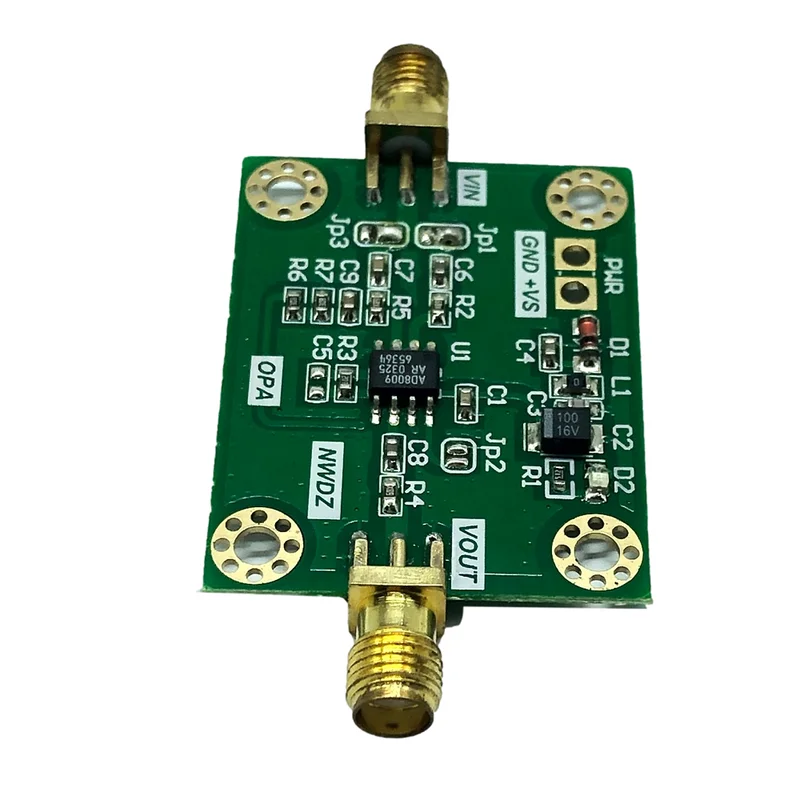

• 1 x AD8009-module

Operationele versterker terminologie:

• Common Mode Spanningsbereik (CMVR):Het toegestane ingangsspanningsbereik van de twee ingangsklemmen.
• Common Mode Rejection Ratio (CMRR):De verhouding van het common-mode spanningsbereik tot de ingangsoffsetspanning, uitgedrukt in dB.
• Bandbreedte op volle kracht:De maximale frequentie gemeten bij eenheidsversterking.
• Win bandbreedteproduct (GBW):Het product van open-lusversterking en bandbreedte op een specifieke frequentie.
• Ingangsvoorspanningsstroom (IB):De stroom van de ingangspin.
• Ingangsbias huidige drift:De proportionele verandering van de ingangsbiasstroom ten opzichte van de temperatuur.
• Invoer offset stroom:Het verschil tussen de twee ingangsstromen.
• Invoer offset spanningsafwijkingen (TCVOS):De verhouding van de verandering van de ingangsoffsetspanning tot de temperatuurverandering.
• Offsetspanning (VOS):De vereiste differentiële spanning op de ingangspinnen van de opamp voor nul uitgangsspanning.
• Open-lusversterking (AVO):De verhouding van de uitgangsspanning tot de ingangsoffsetspanning tussen de twee ingangspinnen.
• Bedrijfsspanningsbereik:Het bereik van de voedingsspanning die op de versterker kan worden toegepast.
• Voedingsafwijzingsverhouding (PSRR):De verhouding van de verandering in de voedingsspanning tot de verandering in de ingangsoffsetspanning.
• Vestigingstijd:De tijd die de versterker nodig heeft om tot een vooraf bepaald nauwkeurigheidsniveau te komen.
• Zwenksnelheid:De maximale snelheid van verandering van de uitgangsspanning onder grote signaalomstandigheden.
• Voedingsstroom:De stroom die de voedingsspanning moet leveren als de versterker onbelast werkt.
• Kleine signaaleenheid versterkingsfrequentie:De frequentie waarbij de open-lusversterking 1 of 0 dB is.
