STM32F103RBT6 ontwikkelbord-Kwaliteitsgarantie

Description

Kenmerken:

• Aan boord van het eenvoudigste circuit op basis van MCU, inclusief kristaloscillatorcircuit, USB-stroombeheercircuit en USB-interface.
• EEPROM (I2C / 1024Byte x8) opslagcircuit toegevoegd.
• Toegang tot alle I/O-poortbronnen.
• SWD-emulatie-foutopsporingsdownloadinterface, vereist minimaal 3 draden voor foutopsporingsdownload.
• Micro USB-interface voor eenvoudige USB-communicatie en stroomvoorziening.
• Kernkristalsysteem (8MHz) met hoogwaardige NDK NX5032GA kristal.
• Officieel aanbevolen RTC-kristalschema met laag energieverbruik, gebruikmakend van een Epson-kristal.
• Hoogwaardige tantaalcondensatoren voor spanningsregeling en filtering.
• Uitgerust met 2×13 / 2.54 mm steekpennen voor uitstekende geleiding, niet gesoldeerd voor flexibele installatie.

Chip introductie:

• STM32F103RBT6
• AMS1117-3.3V: 3.3V spanningsregelaar met een maximale stroom van 1500mA.
• AT24C08: 1024Byte x8, hoge gegevensoverdrachtssnelheid van 400 KHz, IIC-bus compatibel, met een levensduur van gegevensopslag tot 100 jaar.

Pakkettype: LQFP

Aantal pinnen: 64

Kern: CortexTM-M3

Werkfrequentie: 72MHz

Opslag: 128K Byte Flash, 20K Byte SRAM

Interface: 2xSPI, 5xUSART, 2xI2C, 1xCAN, 51xI/O-poort

Analoog naar digitaal conversie: 3x ADC (12bit / 16 kanalen)

Timers: 3 normale timers, 1 geavanceerde timer

Foutopsporing: ondersteuning voor JTAG/SWD-interface, IAP ondersteuning.

Interface introductie:

• SWD-interface: ondersteuning voor simulatie, downloaden en debuggen.
• Micro USB-interface: voeding en USB-communicatie, downloaden niet ondersteund.
• USART1-interface: voor programma-download of communicatie.
• MCU-pininterface: toegang tot alle I/O-poortpinnen voor eenvoudige aansluiting.
• 5V en 3.3V voedingsingang en -uitgang: voor externe voeding of samenwerking met andere modules.

Introductie van andere apparaten:

• Power-LED (PWR): toont de status van de stroomvoorziening.
• Gebruikers-LED (PC13): voor I/O-uitvoertests of programmastatus.
• Programmeerselectie: (1. Gebruiker Flash 2. SRAM 3. Systeemgeheugen).
• Resetknop: voor het resetten van het chipprogramma.
• 8M kristaloscillator: systeemfrequentie instelbaar op 72MHz.
• 32.768KHz-kristal: voor ingebouwde RTC of kalibratie.

Pakket bestaat uit:

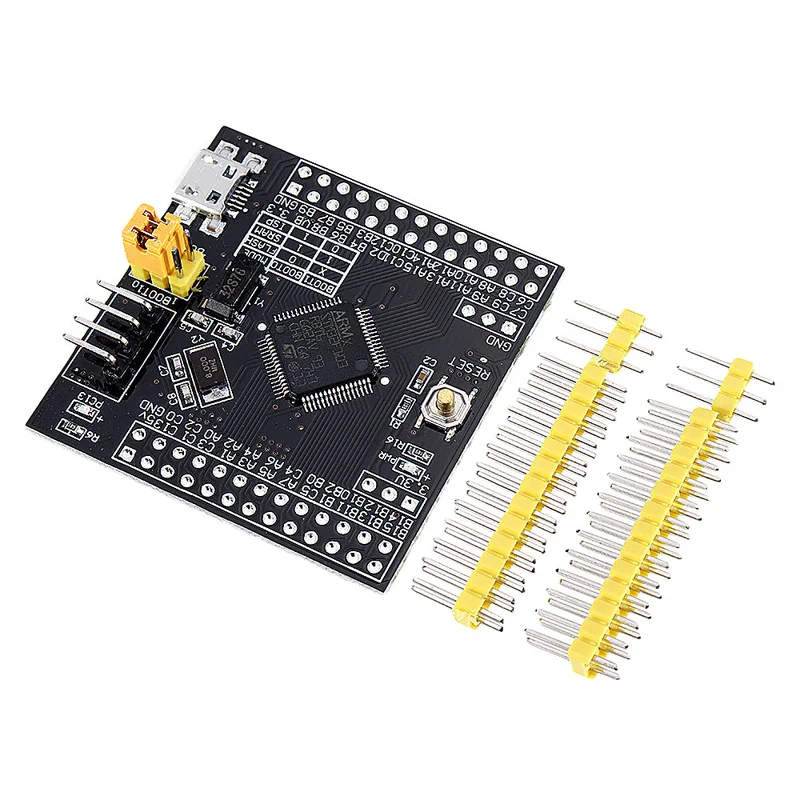

• 1 x STM32F103RBT6 ontwikkelbord met pinnen
