Description

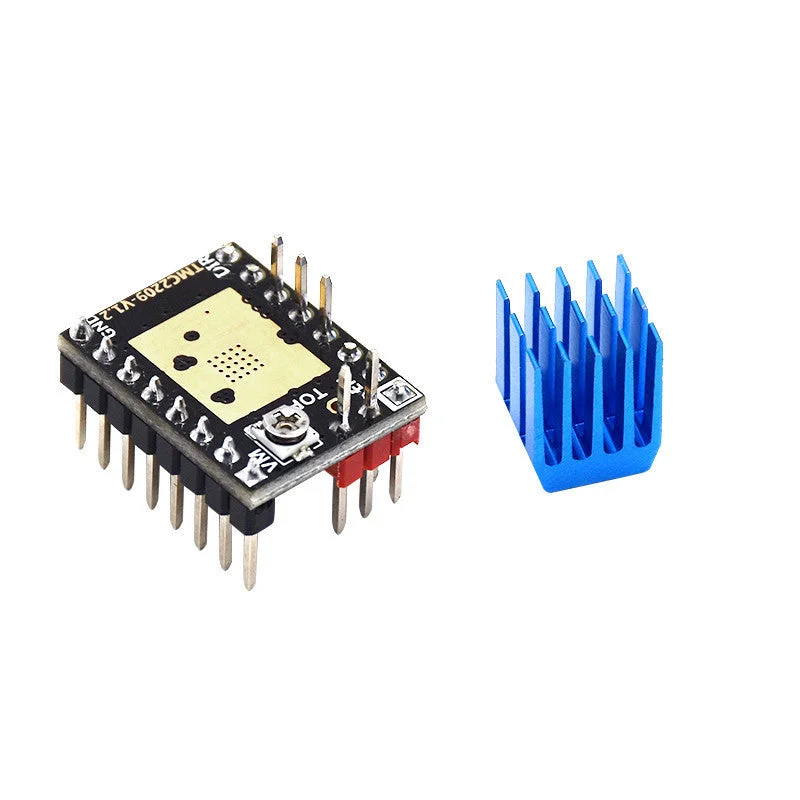

Productbeschrijving:De TMC2209 is een geruisloze, ultrastille tweefasige stappenmotor-driverchip, met een continue aandrijfstroom van 2A. In vergelijking met de TMC2208 verhoogt deze chip de aandrijfstroom met 0,6A-0,8A en voegt het de functie van overtrekdetectie toe.
Kenmerken:1. Flexibele interpolatie-eenheid met tot 256 onderverdelingen.2. Staldetectie met terugkoppeling van abnormale signalen bij onregelmatige motorwerking.3. Dynamisch aanpasbare stroom, wat tot 75% energiebesparing kan opleveren.4. Ultrastille technologie, ideaal voor 3D-printtoepassingen, wat kosten voor herontwerp bespaart.5. Eenvoudig in gebruik, met een standaard step/:1. Koppel de stroom los voordat u de driver installeert!2. Bevestig de rijrichting voordat u de driver installeert!3. Let op de lijnvolgorde en poorten bij het bedraden; een verkeerde aansluiting werkt niet normaal!4. Sluit de omvormermodule niet aan of ontkoppel deze niet terwijl de stroom is ingeschakeld om schade te voorkomen.5. Zorg ervoor dat het koellichaam niet in contact komt met de pin-header om kortsluiting te voorkomen.6. Dit product is gevoelig voor statische elektriciteit; wees voorzichtig bij gebruik. Verwijder de verpakking voor gebruik.7. De driver moet voor gebruik worden verwarmd (koellichaam, koelventilator).
Parameters:Productgrootte: 15,24 mm x 20,32 mm;Voedingsspanning (VM): 4.75V – 28V DC;Topstroom: 2.8A;Onderverdeling optioneel: 2, 4, 8, 16 (verfijnd tot 256);Maximale onderverdeling: 256;Werkmodus: STEP/DIR en UART;
Pakketinhoud:1x TMC2209-stuurprogramma
