SIM800A ontwikkelbord GPRS/GSM met dual-band ondersteuning voor Nano SIM-kaart-Kwaliteitsgarantie

Description

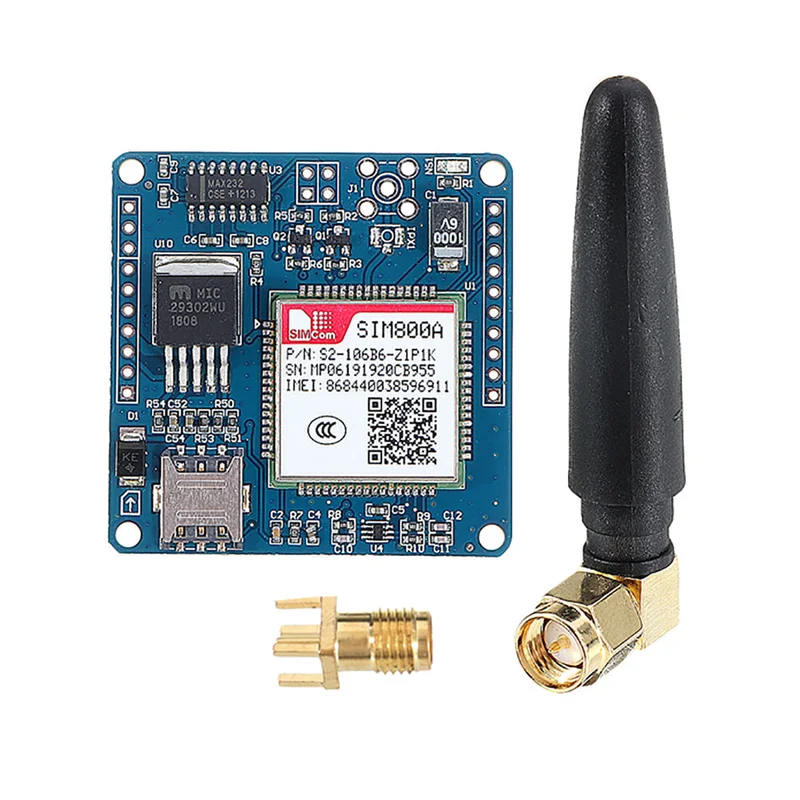

Inleiding:Het SIM800A Nano ontwikkelbord is een hoogwaardig industrieel GSM/GPRS-modul met een rijke interface, uitstekende functionaliteit, stabiele werking, sterke anti-interferentie, hoge integratie van randcircuits en een compact formaat. Het is bijzonder geschikt voor verschillende toepassingen die spraak/SMS/GPRS-datadiensten vereisen, zoals slimme woningen, intelligente verzamelingssystemen, en remote :

• Ondersteunt dual-band GSM/GPRS (900MHz / 1800MHz)
• Ondersteunt RS232/TTL-serieel (ondersteunt 3.3V/5V systemen)
• Ondersteunt een voedingsspanning van 5V-18V (9V 1A voeding aanbevolen)
• Gereseveerde spraakinterface
• Gereseveerde SMA- en IPX-interfaces
• Ondersteunt SMS-diensten MT/MO/Text/PDU-modus
• Ondersteunt TCP/UDP-communicatie, FTP/HTTP-diensten
• Ondersteunt Nano SIM-kaart

Pinbeschrijving:

• PWR: Positieve voedingsaansluiting
• DTR: DTR
• RI: RI-uitgangspen
• RES: Resetpen
• M+: Microfoon+
• M-: Microfoon-
• S+: Luidspreker positief
• S-: Luidspreker negatief
• GND: Voedingsaarde
• BAT: Lithiumbatterij voedingsinterface
• EN: Voeding inschakelen, standaard hoog
• VCC_IN: Externe voeding invoer
• TXD: TTL-serieel uitgang
• RXD: TTL-serieel invoer
• V_MCU: Niveau-matching interface
• R_232: RS232-serieel invoer
• T_232: RS232-serieel uitgang

SIM800A Chip:Hoofdkenmerken:

• Twee frequenties 900/1800MHz
• GPRS multi-slot klasse 12/10
• GPRS mobiele station klasse B
• Voldoet aan de GSM 2/2+ standaard
• – Klasse 4 (2W @900MHz)
• – Klasse 1 (1W @1800MHz)
• Afmetingen: 24*24*3mm
• Gecontroleerd door AT-commando’s (GSM 07.07, 07.05 en SIMCOM verbeterde AT-commando set)
• Voedingsspanning: 3.4 ~ 4.4V
• Laag energieverbruik
• Bedrijfstemperatuur: -40°C ~ +85°C

Gegevensoverdracht:

• GPRS klasse 12: Maximale 85.6 kbps (downstream snelheid)
• Ondersteunt PBCCH
• Codering schema’s CS 1, 2, 3, 4
• PPP-stack
• CSD tot 14.4 kbps
• USSD
• Niet-transparant

Softwarekenmerken:

• 0710 MUX-protocol
• Ingebouwd TCP/UDP-protocol
• FTP/HTTP
• MMS
• E-mail
• DTMF-detectie
• Interferentiedetectie
• Opname
• SSL
• Bluetooth 3.0 (optioneel)

Pakketinhoud:

• 1 x SIM800A ontwikkelbord
