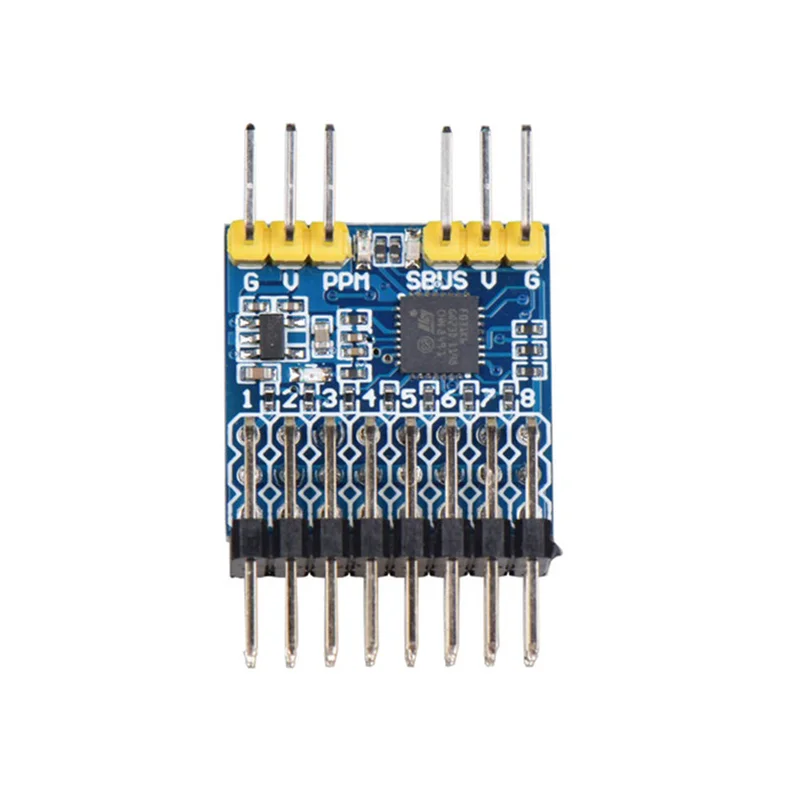

Signaalomvormer voor SBUS, PPM en PWM – 3.3-20V, 8 kanalen-Kwaliteitsgarantie

Description

Omschrijving:

Deze signaalomvormer is ontworpen voor gebruik met RC-ontvangers en ondersteunt een invoer van 3.3 tot 20V. Met een 32-bits microcomputer biedt het een snelle en stabiele signaalverwerking. Het apparaat herkent automatisch het ingangssignaal zonder dat er een handleiding nodig is. Het is eenvoudig te gebruiken met een plug-and-play functie en heeft een duidelijke statusindicatie. De omvormer ondersteunt 8 kanalen voor invoer en uitvoer.

Kenmerken:

• Voert SBUS-signaal in en genereert tegelijkertijd PWM- en PPM-signalen.
• Voert PWM-signaal in en genereert tegelijkertijd PPM- en SBUS-signalen.
• Voert PPM-signaal in en genereert tegelijkertijd PWM- en SBUS-signalen.

Specificatie:

Artikelnaam: Signaalomvormer

Ingangsspanning: 3.3-20V

Stroom: 15mA

Afmetingen: 21 x 21 mm

Gewicht: 4,1 g

Ingangssignalen:

• PPM (CPPM)
• PWM (gemeenschappelijk ontvangersignaal)
• SBUS (voor Futaba-R7008SB-serie, FrSky, etc.)

Indicatielampje:

• Bij geen signaalinvoer zijn alle drie de indicatoren aan (PPM groen, SBUS blauw, PWM rood).
• De ingangssignaalindicator is altijd aan, terwijl de uitgangssignaalindicator knippert.
• Bij invoer van een PPM-signaal brandt de PPM-indicator groen, terwijl de SBUS-signaalindicatoren van PWM knipperen.

Kanaalbeschrijving:

• Kanalen 1-8 zijn PWM signaalingangs- of uitgangskanalen.
• Het SBUS-kanaal is het SBUS-signaalinvoer- of uitvoerkanaal.
• Het PPM-kanaal is een PPM-signaalinvoer- of uitvoerkanaal.

Bedrading instructies:

• Wanneer een of meer kanalen van de 1-8 PWM-signalen invoeren, voert het corresponderende PPM-kanaal het PPM-signaal uit en het SBUS-kanaal het SBUS-signaal.
• Wanneer het PPM-kanaal het PPM-signaal invoert, komt dit overeen met het 1-8-kanaals uitgangssignaal PWM en voert het SBUS-kanaal het SBUS-signaal uit.
• Wanneer het SBUS-kanaal het SBUS-signaal invoert, komt dit overeen met het 1-8-kanaals uitgangssignaal PWM en voert het PPM-kanaal het PPM-signaal uit.

Pakket inbegrepen:

• 1 x Signaalomvormermodule
• 1 x 8P * 2,54 mm * 3-pins rechte naald
• 1 x 8P * 2,54 mm * 3-pins naald
• 1 x 6P * 2,54 mm PIN-naald
• 1 x 6P * 2,54 mm PIN rechte naald

Let op: de pinnen zijn zelflassend.
