Set van 3 infrarood sensor schakelaars-Kwaliteitsgarantie

Description

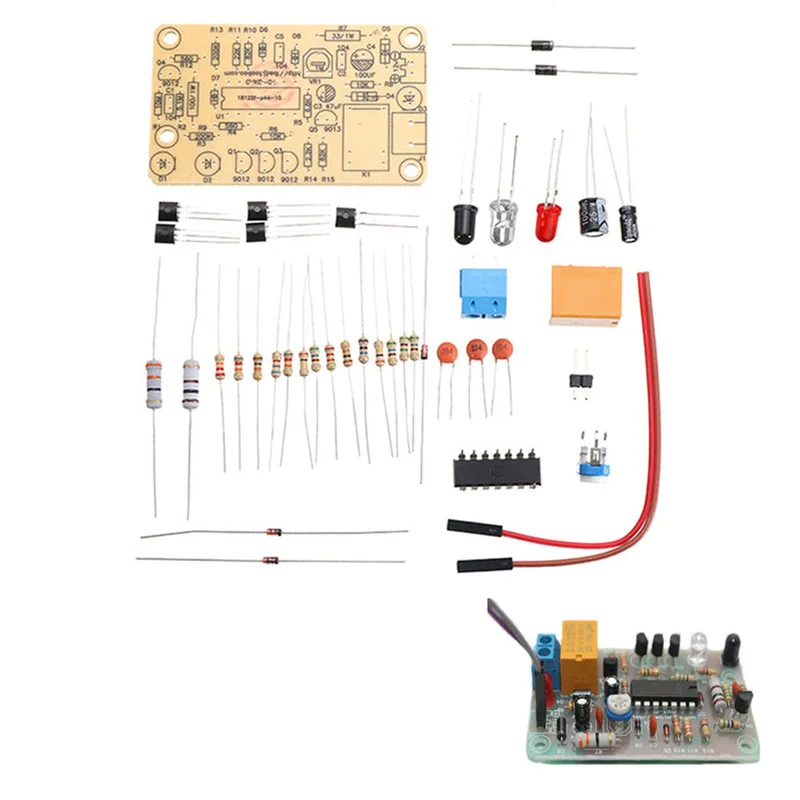

Specificaties:Afmetingen: 35 * 60 * 1 mm (lengte * breedte * dikte)Bedrijfsspanning: DC 12VInstructies voor solderen:1. Soldeer 14 weerstanden, 2 diodes en 3 zenerdiodes. Let op de juiste plaatsing; houd rekening met de positieve en negatieve elektroden bij het solderen van diodes en gebruik de negatieve elektrode voor de witte zijde. Het is aan te raden om het bord stevig te bevestigen.2. Plaats de HEF4093BP IC in de juiste richting. Er is een U-vorm op de IC, die overeenkomt met de zeefdruk op de PCB. Soldeer de transistor na het solderen van de IC. Soldeer vervolgens de elektrolytische condensatoren.3. Soldeer daarna de instelbare weerstand en drie LED-lampen om infrarood en zwart licht te sturen voor het ontvangen van infrarood.4. Soldeer de relais en stopcontacten en de :1. Stroomkring: input 12V voeding, DS voorkomt omgekeerde polariteit van de voeding, R7 is de stroombegrenzende weerstand, C2 en C4 zijn filtercapaciteiten.2. Infrarood detectiecircuit: de oscillator is opgebouwd uit UIC. R10, R1I1, D6 en andere componenten. Het geeft een pulssignaal af van pin 10 van U1. Na versterking door Q4, stuurt het de infraroodemitterende diode D2 aan om infraroodsignalen uit te zenden. Als dit signaal niet wordt geblokkeerd door een obstakel, kan de infraroodontvanger DI het signaal niet ontvangen, waardoor het vervolgcircuits niet werken. Wanneer er een obstakel voor D2 is (bijvoorbeeld een hand die voor D2 beweegt), wordt het uitgezonden infraroodsignaal gereflecteerd door het obstakel en ontvangen door DI. Het ontvangen signaal wordt versterkt door Q1 en Q2 en uiteindelijk uitgevoerd op R3. De UIA zal frequentieselectie en UID-vormgeving uitvoeren om het signaal op pin 11 van U1 uit te voeren.3. Vertragingsschakeling: RS, VR1 en C3 vormen een vertragingsschakeling. Door de VRI aan te passen, kan de vertragingstijd na elke actie worden ingesteld, met een ontwerpvertragingstijd van het circuit instelbaar in het bereik van 0-40 seconden. (Vanwege tolerantie in de componenten kan de werkelijke vertraging iets afwijken).4. Schakelregelschakeling: Q3, QS en K1 vormen het schakelbesturingscircuit. Wanneer DI het signaal ontvangt, zal het uiteindelijk een laag-niveau besturingssignaal uitvoeren na de vertraging op pin 4 van de UI, zodat Q3 en QS worden ingeschakeld en K1 wordt gesloten. D3 is de statusindicator van de in het pakket:3 x DIY IR infraroodsensor schakelkits
