Description
Gebruik:Geschikt voor schoolwetenschappelijke experimenten, elektronische apparatuur, negatieve iongeneratoren, kleine wetenschappelijke productie en meer.
Kenmerken:Dit circuit produceert een stabiele hoogfrequente boog met een extreem hoge temperatuur, waardoor het gemakkelijk brandstof kan ontsteken. Het wordt daarom ook wel een plasma-aansteker genoemd.
De grove en dunne wikkelingen van de koperdraad zijn respectievelijk positief. Sluit de voeding positief aan op de hoofdwikkelingstaart en de terugkoppelingswikkelingkop. Voordat u de transformator soldeert, schraap de verf van de draadkop voorzichtig met een mes en soldeer dan.
Voorzorgsmaatregelen voor gebruik:
- Na succesvolle productie moet de transformator worden afgesloten met epoxyhars of isolerende was voor langdurig gebruik. Blootstelling aan lucht kan schade aan de spoel veroorzaken.
- De ingangsspanning van de kit is 3,7V, wat overeenkomt met een 18650-batterij. Voor een hogere ingangsspanning (maximaal 12V) moet de weerstand verhoogd worden (standaard 120 ohm). Te lage of te hoge weerstandswaarden kunnen de transistor of transformator beschadigen.
- De transformator is ontworpen voor een maximale uitgang van 15KV, met een boog van 1,5 cm. Voor betrouwbaar en langdurig gebruik wordt aangeraden om isolerende was of epoxyhars te gebruiken om de transformator te verzegelen.
Specificaties:
- Ingangsspanning: 3.7V-4.2V
- Stroom: <= 2A
- Uitgangsspanning: <15KV
- Uitgangsstroom: <0.4A
- Ontstekingsafstand: <= 0,5 cm
Pakketinhoud:3 x hoogspanningsgeneratiekit

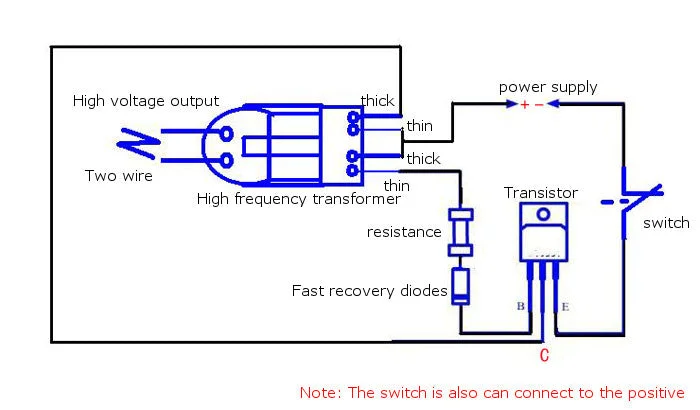

Schematisch diagram:
Om te voorkomen dat de uitgang te ver van elkaar verwijderd is, kunt u een pen in de uitgang solderen en het uiteinde van de naald in de boog plaatsen, wat bevorderlijk is voor de ontladingsboog.
Na succesvolle productie kan de uitgangsklem worden aangesloten op een hoogspanningscondensator en een spanningsverdubbelingskring om gelijkstroomspanning te genereren en een aniongenerator te produceren.
