Pyro-elektronische infraroodsensor antidiefstalcircuit set-Kwaliteitsgarantie

Description

Circuit samenstelling en functie:

Het circuit bestaat uit een pyro-elektrische infraroodsensor (PIR) voor het detecteren van infrarood, triodes VT1 en IC2A voor het versterken van signalen, IC2B en IC3 als comparators, en triodes VT2 en een zoemer voor het alarmcircuit. Daarnaast zijn er VT3 en perifere componenten voor het opstartvertragingscircuit. Het circuit is uitgerust met een rectificatiefilter en batterij E om stroomuitval te voorkomen.

Dit circuit kan worden gebruikt als anti-diefstal systeem voor thuis. Wanneer iemand de kamer verlaat, is schakelaar S2 gesloten en werkt het circuit. Zodra iemand de kamer binnenkomt, klinkt er een alarm. Het meetbereik is 7 meter met een detectiehoek van 86°.

Pakket inbegrepen:

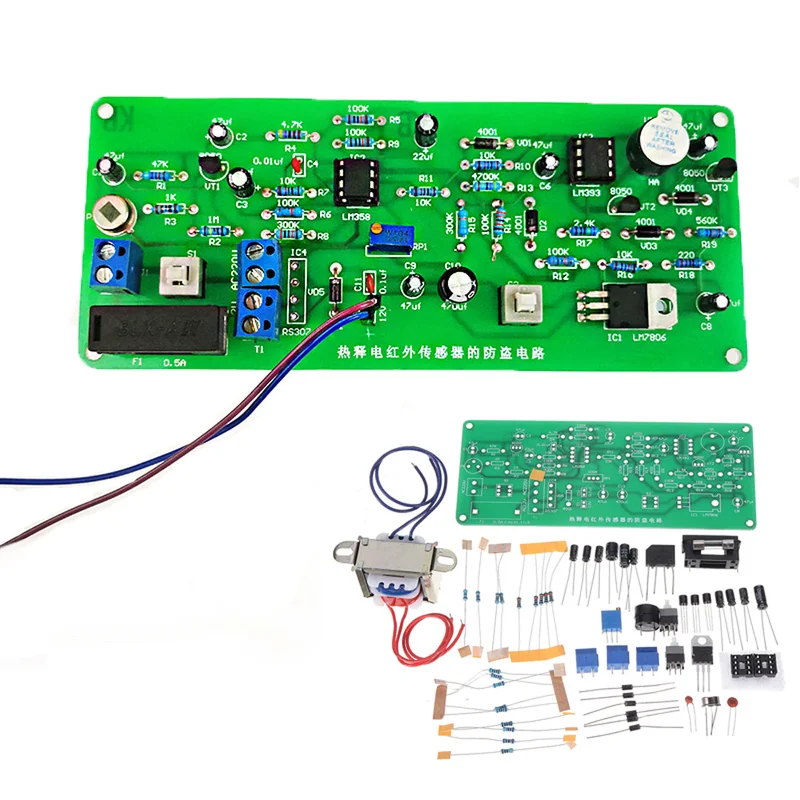

• 1 x pyro-elektrische infraroodsensor DIY-kit voor antidiefstalcircuit
