Programmeerbaar horloge met afstandssensor en 800 mAh batterij-Kwaliteitsgarantie

Description

Wat is het?

• Dit is een programmeerbaar ontwikkelhorloge met een afstandssensor, laser, zoemer, RGB LED en RTC.

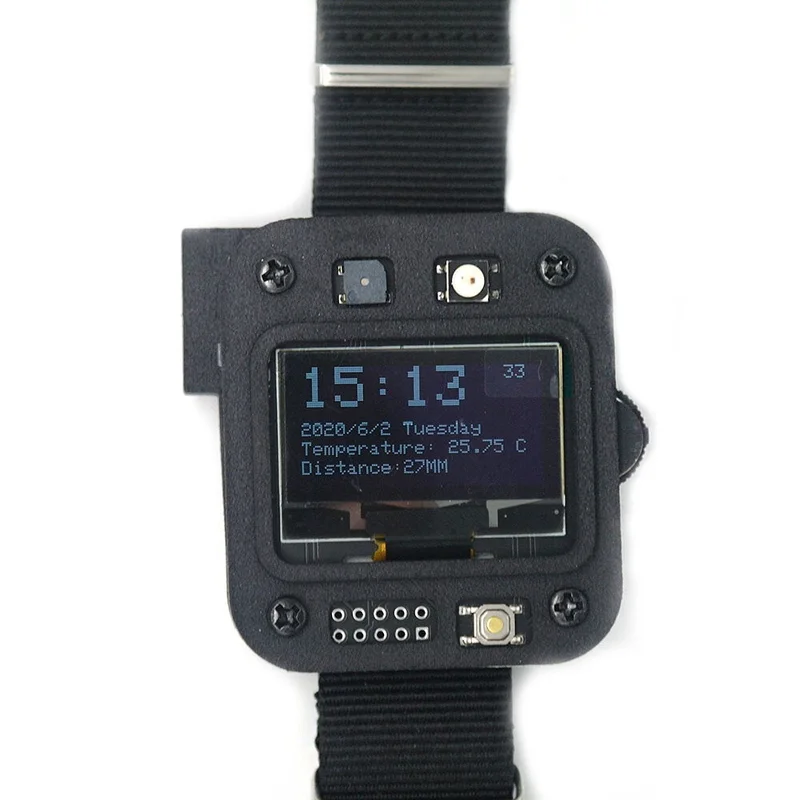

• Het horloge is voorgeprogrammeerd met een demo-programma dat tijd, binnentemperatuur (met de DS3231) en afstand kan weergeven.
• Druk op de schakelaar omhoog om de afstand tussen jou en een doelwit te meten. Bij een afstand van minder dan 1 meter klinkt de zoemer en wordt de RGB LED rood. De afstandssensor heeft een bereik van 0-1,2 meter.
• Druk op de schakelaar omlaag om de laser in te schakelen. Druk opnieuw om de laser uit te schakelen.
• Bekijk de introductievideo die is gemaakt voor meer informatie.

Waarom heb je het gehaald?

Dit horloge is ontworpen voor Arduino-beginners. De ATmega32U4 kan als toetsenbord worden herkend door computers, waardoor het populair is voor gebruik als een USB-apparaat. Het horloge kan ook wifi-wachtwoorden weergeven wanneer het is aangesloten op een computer.

Wat maakt het speciaal?

• Bootloader is Arduino Leonardo.
• Zoemer (digitale pin 12).
• RGB LED (digitale pin 6).
• Laser (digitale pin 13).
• 1.3 OLED SH1106 (IIC).
• SDA (digitale pin 3).
• SCL (digitale pin 2).
• Knop omhoog (digitale pin 10).
• Knop ingedrukt (digitale pin 8).
• Knop selecteren (digitale pin 9).
• Breakout GPIO’s (5V, 3V, BAT, GND, GPIO5, SDA, SCL, TXD, RXD, AD0).
• VL53L0 afstandssensor (IIC).
• Uiterst nauwkeurige DS3231 (IIC).
• Stroomverbruik van 40-70mA (werktijd afhankelijk van de code).
• 800 mAh Li-batterij.
• Oplaadindicatie LED (25%, 50%, 75%, 100%).
• Aan/uit-schakelaar (klik om in te schakelen, dubbelklik om uit te schakelen, lang klikken om gemarkeerde LED te openen).

Hoe het te programmeren

Open de IDE en selecteer “Arduino Leonardo” in de bordopties.

Tips

Alle ontwerpbestanden en code zijn beschikbaar op GitHub. Download de benodigde bibliotheken naar je Arduino IDE voordat je de voorbeeldcode probeert.

1. Slechte USB-code kan alleen in de setup() functie worden geplaatst. Plaats het niet in de loop() functie om problemen met de herkenning door de computer te voorkomen.

2. Gebruik de IP5306 om het horloge van stroom te voorzien. Wanneer de stroom onder de 45 mA komt, schakelt de voeding automatisch uit. Gebruik de PowerKeep-code om elke 10 seconden een klik op de aan/uit-knop te simuleren, zodat de voeding constant blijft.

3. Als de tijd niet correct wordt weergegeven, synchroniseer deze dan opnieuw met de computer.

4. Nadat je hebt geleerd hoe je elk onderdeel van het horloge kunt bedienen, kun je het horloge verder ontwikkelen!

Pakket inbegrepen:
