Overzicht:
Deze PM2.5 luchtkwaliteitsdetectiesensor maakt gebruik van laserverstrooiing om de deeltjesconcentratie in de lucht te meten, variërend van 0,3 tot 10 micron. Met een digitale uitgang en een ingebouwde ventilator is deze sensor zowel stabiel als betrouwbaar.
Kenmerken:
- Nauwkeurig en betrouwbaar: laserdetectie met goede consistentie;
- Snelle respons: responstijd van minder dan 10 seconden bij veranderingen;
- Eenvoudige integratie: UART-uitgang (of aanpasbare IO-uitgang), met ingebouwde ventilator;
- Hoge resolutie: resolutie van 0,3 µg/m³.
Toepassingsgebied:
- PM2.5 detector
- Luchtzuiveraar
- Luchtwisselaars
- Filtersystemen
Werkingsprincipe:
De sensor maakt gebruik van de laserverstrooiingsmethode. Wanneer deeltjes door het detectiegebied bewegen, wordt het verstrooide licht omgezet in elektrische signalen, die vervolgens worden versterkt en verwerkt. Door analyse van de signaalgolfvorm kunnen het aantal en de diameter van de deeltjes worden bepaald.
Technische parameters:
| 1 | Meetuitgang | PM2.5, PM10 |
| 2 | Meetbereik | 0-999,9 µg/m³ |
| 3 | Voedingsspanning | 5V |
| 4 | Maximale werkstroom | 100 mA |
| 5 | Inactieve stroom | 2 mA |
| 6 | Temperatuurbereik | -20 tot 50 °C |
| 7 | Reactietijd | 1 s |
| 8 | Seriële data-uitgangsfrequentie | 1 keer/s |
| 9 | Resolutie deeltjesdiameter | Minder dan 0,3 µm |
| 10 | Relatieve fout | 10% |
| 11 | Productgrootte | 71 x 70 x 23 mm |
Interface specificatie:
| Pin | Naam | Uitleg |
| 1 | CTL | Stuurpen, gereserveerd |
| 2 | 1µm | > 0,3 micron deeltjesconcentratie, PWM-uitgang |
| 3 | 5V | 5V voeding |
| 4 | 25µm | > 2,5 micron deeltjesconcentratie, PWM-uitgang |
| 5 | GND | Aarde |
| 6 | R | Seriële poort ontvanger RX |
| 7 | T | Seriële poort zender TX |
PS: De pinhoogte van de interface is 2,54 mm.
Communicatieprotocol:
Serieel communicatieprotocol: 9600 8N1 (9600, 8 databits, geen pariteit, 1 stopbit). De communicatiecyclus is 1 + 0,5 seconde. Gegevensframe (10 bytes): berichtkop + bestelling + data (6 bytes) + checksum + bericht trailer.
| Het aantal bytes | Naam | Inhoud |
| 0 | berichtkop | AA |
| 1 | bestelling | C0 |
| 2 | data 1 | PM2.5 lage byte |
| 3 | data 2 | PM2.5 hoge byte |
| 4 | data 3 | PM10 lage byte |
| 5 | data 4 | PM10 hoge byte |
| 6 | data 5 | 0 (gereserveerd) |
| 7 | data 6 | 0 (gereserveerd) |
| 8 | checksum | checksum |
| 9 | bericht trailer | AB |
Checksum: data 1 + data 2 + … + data 6.
PM2.5 gegevensinhoud: PM2.5 (µg/m³) = ((PM2.5 hoge byte * 256) + PM2.5 lage byte) / 10.
PM10 gegevensinhoud: PM10 (µg/m³) = ((PM10 hoge byte * 256) + PM10 lage byte) / 10.
Het pakket bevat:

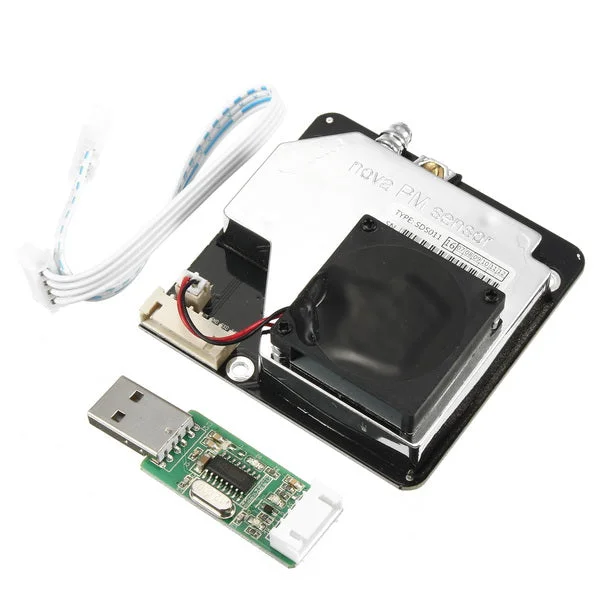

1 x PM2.5 luchtkwaliteitsdetectiesensor met hoge precisie.
