Description
Beschrijving:

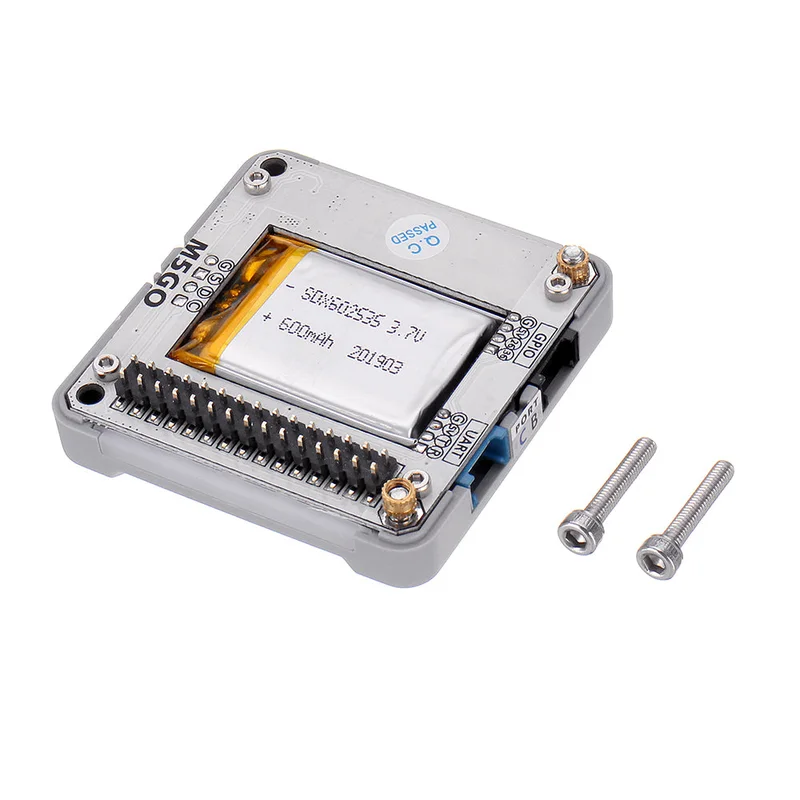

Oplaadbasis voor M5GOis een geavanceerde basisplaat met een grotere batterijcapaciteit van 500 mAh, compatibele gaten voor logo’s, een microfoon, een LED-balk en twee extra aansluitpoorten.
Oplaadbasis voor M5GOis dezelfde basis als die van de M5GO Lite, M5GO IoT-set en M5Fire.
Pakket Inbegrepen:
1 xOplaadbasis batterij voor M5GO
PinMap:
POGO Pin
| POGO Pin | ESP32-chip |
|---|---|
| SCL | GPIO22 |
| SDA | GPIO21 |
LED-balk
Er zijn 10 RGB-leds ingebouwd in de Oplaadbasis voor M5GO.
| LED Pin | ESP32-chip |
|---|---|
| LED Pin | GPIO15 |
Microfoon
| MIC Pin | ESP32-chip |
|---|---|
| MIC Pin | GPIO34 |
Aansluitingen
| POORT B (I/O) | ESP32-chip |
|---|---|
| G36 | GPIO36 |
| G26 | GPIO26 |
| 5V | 5V |
| GND | GND |
| POORT C (UART2) | ESP32-chip |
|---|---|
| RXD | GPIO16 |
| TXD | GPIO17 |
| 5V | 5V |
| GND | GND |
M-Bus
