Beschrijving:

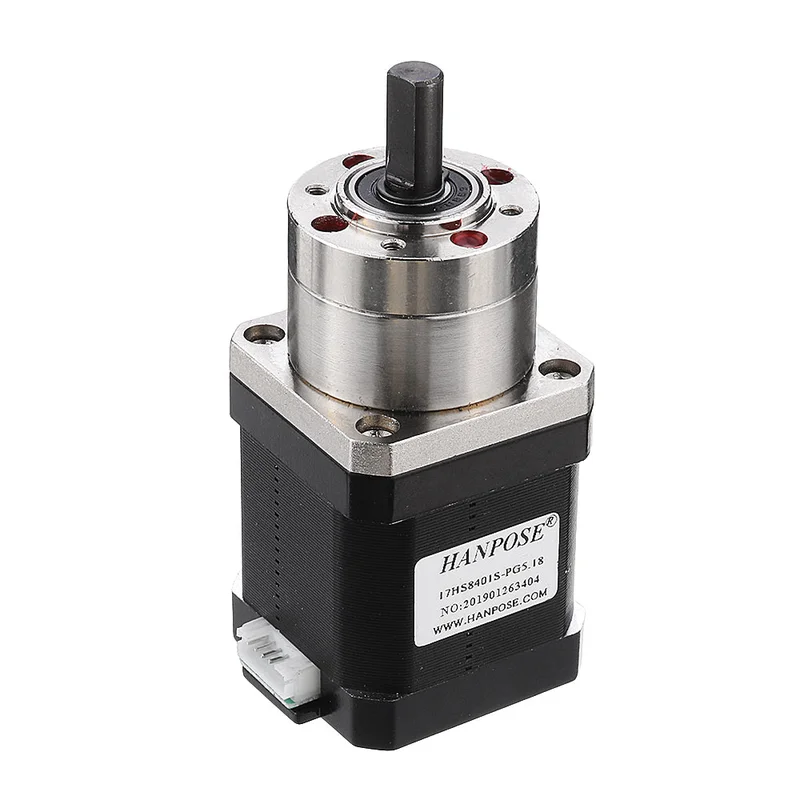

Nema 17 extruder gear stepper motor met een motorverhouding van 42 en een planetair tandwiel
Certificering: CE, ROHS, ISO, FCC
Specificaties:
| Productmodel | 17HS8401S-PGXXX |
| Lengte steppermotor | 48 mm |
| Asmaat | “D” as 16×8 mm |
| Motorleiding | Plug |
| Inclusief draad | 1M Dupont draad |
Verhouding tandwielreductor
| Tandwielkastmodel | 3.71-1 | 5.18-1 | 14-1 | 19-1 | 27-1 | 51-1 |
| Vermindering | 3.71 | 5.18 | 14 | 19 | 27 | 51 |
| Lengte tandwielkast | 29 | 29 | 37 | 37 | 37 | 45 |
Technische parameters van de planetair tandwielreductor
| Materiaal interne tandwiel | 45# staal |
| Uitgangslagervorm | Kogellagers |
| Radiale belasting | ≤35N |
| Axiale belasting | ≤25N |
| Radiale speling | ≤0.04 mm |
| Axiale speling | ≤0.03 mm |
| Terugslag (zonder belasting) | ≤2° |
Opmerking: Het houdmoment van de planetair tandwielreductor stepper motor = houdmoment van de 17HS8401-S stepper motor * vermindering * 0.8
Waarschuwing: De tandwielkast kan minder dan 16 N.M koppel dragen
Elektrische specificaties van de 17HS8401-S steppermotor:
| Modelnummer | Stap Hoek |
Motor Lengte |
Nominale Stroom |
Weerstand Fase |
Inductantie Fase |
Houdmoment Torque |
Detent Torque |
Inertie van Rotor |
Leiding |
| ( °) | (L)mm | (A) | (Ω) | (mH) | () | () | (G. cm²) | (No.) | |
| 17HS8401-S | 1.8 | 48 | 1.8 | 1.8 | 3.2 | 52 | 2.6 | 68 | 4 |
Toepassingen:
Geschikt voor steppermotoren in robots,
Elektronische automatische apparatuur,
Medische instrumenten,
Advertentie-instrumenten,
Verlichting en audio-apparatuur,
Printers,
Textielmachines,
CNC-freesmachines,
3D-printers.
Inbegrepen in de verpakking:
1 x Nema 17 extruder gear stepper motor
