Invoering:
De MPU-6050 is een geïntegreerde 6-assige motion processing component. Dit apparaat combineert een 3-assige gyroscoop en een 3-assige versnellingsmeter, waardoor het probleem van asverschillen bij het combineren van gyroscopen en versnellingsmeters wordt geëlimineerd. Dit resulteert in een compactere verpakking.
De MPU-6050 bevat een hardwareversnelling van de digitale motion processor (DMP) die via een tweede I2C-poort kan worden aangesloten op andere sensoren. De DMP voert een compleet fusie-algoritme met 9 assen uit en levert de gegevens in de vorm van een enkele gegevensstroom.
De database voor bewegingsverwerking verwerkt complexe gegevens voor bewegingsdetectie, vermindert de belasting van het besturingssysteem en biedt een architectonische API voor applicatie-ontwikkeling.
De hoeksnelheid van de MPU-6050 heeft een volledig bereik van ± 250, ± 500, ± 1000 en ± 2000 °/sec (dps), waardoor zowel snelle als langzame bewegingen nauwkeurig kunnen worden gevolgd. De versnellingsmetingen zijn beschikbaar in ± 2 g, ± 4 g, ± 8 g en ± 16 g. De communicatie kan via I2C tot 400 kHz of SPI tot 20 MHz plaatsvinden.
De MPU-6050 kan werken op verschillende spanningen, met een VDD-voedingsspanning van 2,5 V ± 5%, 3,0 V ± 5% of 3,3 V ± 5%. De logische interface heeft een VVDIO-voeding van 1,8 V ± 5%. De chip heeft een compacte afmeting van 4x4x0,9 mm (QFN) en bevat een ingebouwde temperatuursensor en oscillator met een variatie van slechts ± 1% in de bedrijfsomgeving.
Voorzien zijn van:
- Chip: MPU-6050
- Voeding: 3V-5V
- Gyroscoop: ± 250, 500, 1000, 2000 °/s
- Versnelling: ± 2, ± 4, ± 8, ± 16 g
- Communicatie: standaard IIC-communicatie
- Ingebouwde 16-bit AD-converter, 16-bits gegevensuitgang
- Penafstand: 2,54 mm

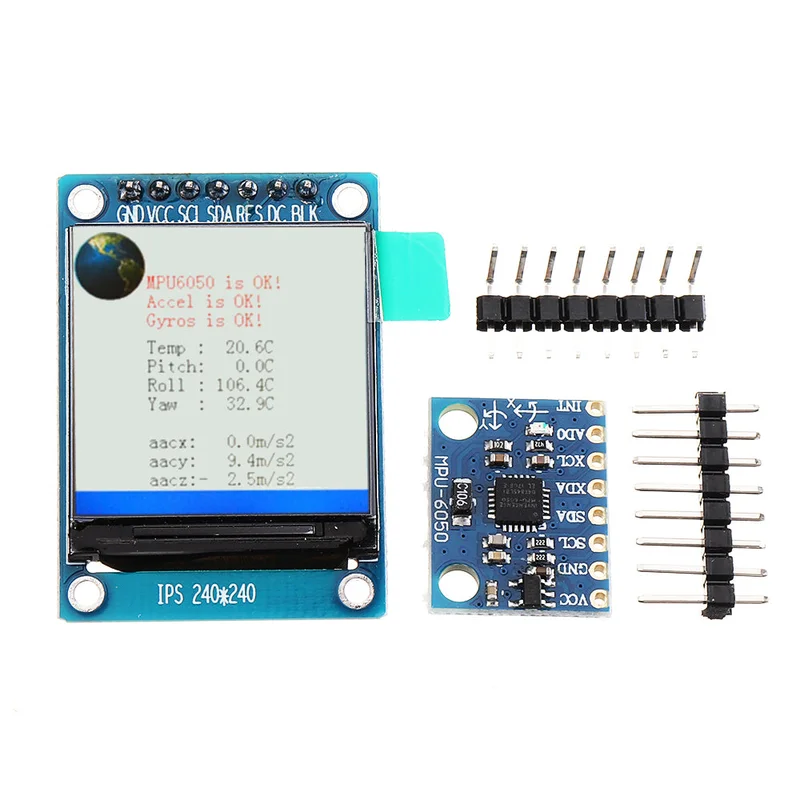

Pakket bestaat uit:
- 1 x MPU-6050 Module
- 1 x 1,3 inch LCD-module
