Mega 2560 Pro ontwikkeling module met pin headers-Kwaliteitsgarantie

Description

Document downloaden:

Dimensional drawing: Klik om te openenInput en Output (I/O) diagram: Klik om te openenSchematisch: Klik om te openenEagle CAD-bibliotheek: Klik om te openenInstructie: Klik om te openenStuurprogramma’s: Klik om te openen

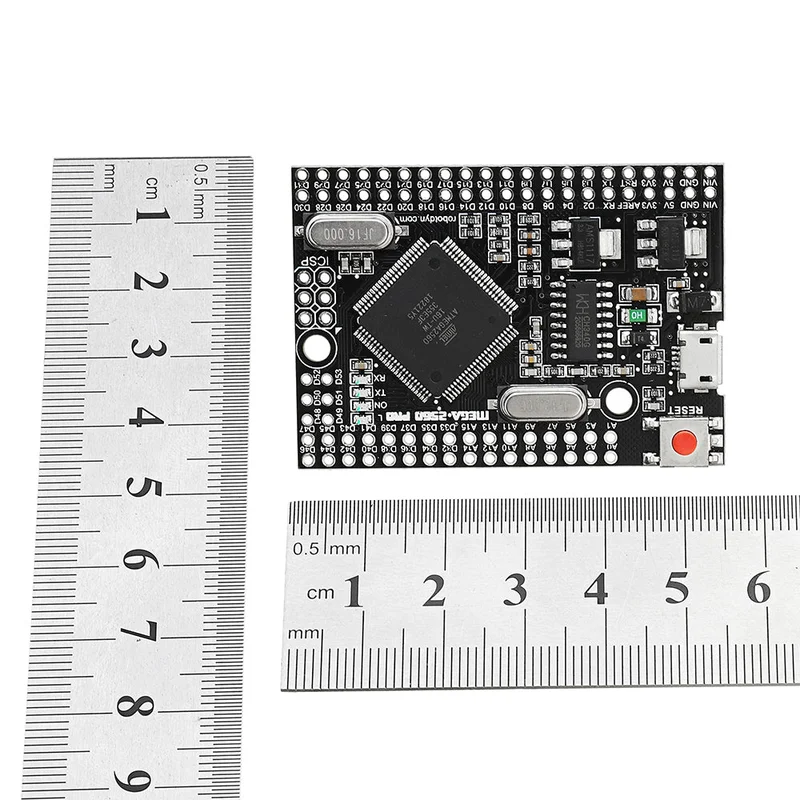

Algemene informatie:1. De Mega Pro Embed CH340G/ATmega2560-kaart is gebaseerd op de ATmega2560 microcontroller en de USB-UART-adapter CH340. Het bord is compatibel met Mega 2560.2. Het bord heeft een compacte vormfactor van 38×55 mm en is een uitstekende oplossing voor het ontwikkelen van projecten op basis van ATmega2560.3. De functies van de Mega Pro Embed zijn identiek aan die van de Mega 2560. Hoewel het een Embed-board is, is het net zo stabiel als het Mega Board. Het maakt gebruik van de originele chip en een 16 MHz hoogwaardige kwartsresonator is aanwezig op het bord.4. Het bord heeft een micro USB-aansluiting waarmee u de microcontroller op de computer kunt aansluiten via de USB-UART-adapter CH340 (het kan zijn dat u een stuurprogramma moet installeren). Stuurprogramma’s zijn beschikbaar voor Windows, Linux, Mac en Android.5. Het bord kan rechtstreeks worden gevoed via de Micro USB-connector of via het overeenkomstige contact op het bord (Vin). De gebruikte spanningsregelaar werkt in een bereik van 6 tot 9V DC.6. De maximale uitgangsstroom bij 5V is ongeveer 800mA, terwijl dit bij 3,3V ook ongeveer 800mA is.7. De spanningsregelaar maakt het mogelijk om tot 18V als ingangswaarde te gebruiken, maar we raden aan om de aanbevolen waarden niet te overschrijden, omdat dit kan leiden tot overmatige hitte en schade aan het apparaat.

Specificaties:

Pakket bestaat uit:

1 x Mega 2560 PRO met niet-gesoldeerde pinheaders
