MAX7219 8-bits digitale buis LED-weergavemodule-Kwaliteitsgarantie

Description

Beschrijving:
MAX7219 is een geïntegreerde seriële ingang/uitgang common-kathode display driver, die de microprocessor verbindt met een 8-bits 7-segment digitale LED-display. U kunt ook een bar graph display of 64 afzonderlijke LED’s aansluiten. De module bevat een on-chip type B BCD-encoder, een multi-channel scanlus, een segmentwoorddriver en een 8×8 statische RAM die elke data opslaat. Slechts één extern register wordt gebruikt om de stroom van elk LED-segment in te stellen.

Een handige vierdraads seriële interface kan alle gangbare microprocessors verbinden. Elke gegevensupdate kan worden uitgevoerd zonder alle displays te herschrijven. MAX7219 staat ook toe dat de gebruiker elke datacodering of geen codering selecteert.

Het apparaat bevat een 150μA low-power shutdown modus, analoge en digitale helderheidscontrole, en een scan-limiet register dat de gebruiker in staat stelt om 1-8 data te tonen. Er is ook een LED-detectiedienst beschikbaar.

Voorzieningen:
– 0.36 inch
– Gemeenschappelijke kathode
– Slechts drie IO-poorten zijn nodig om de 8-bits digitale buis te bedienen
– Compatibel met 5V / 3.3V microcontrollers (51 / AVR / STM32 …)
– PCB met vier hoeken van vaste koperdrager, die effectief korte circuits voorkomt
– Bedieningsinstructies: VCC naar 5V, GND naar GND, DIN naar P00, CLK naar P02, CS naar P01

Opmerking:
– VCC en GND mogen niet worden omgedraaid, dit kan de chip beschadigen.
– De P0-poort van de 51 MCU heeft een pull-up weerstand nodig. Als uw apparaat geen pull-up weerstand heeft, kunt u andere poorten voor de gegevens aansluiten.

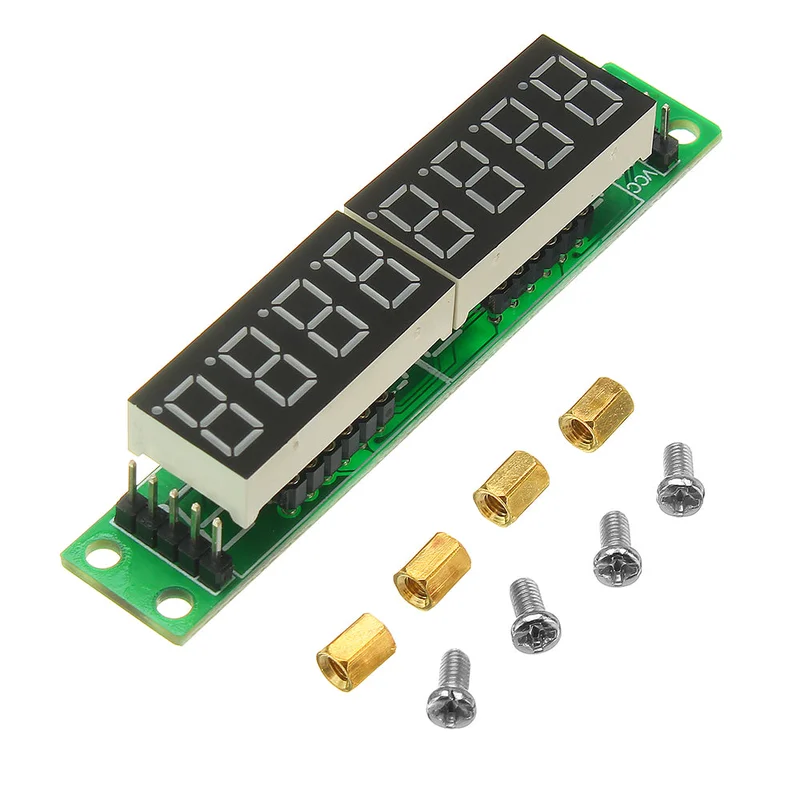

Pakket bevat:
– 5 x MAX7219 8-bits digitale buis module
– 20 x koperen pilaren
– 20 x schroeven
