Beschrijving:

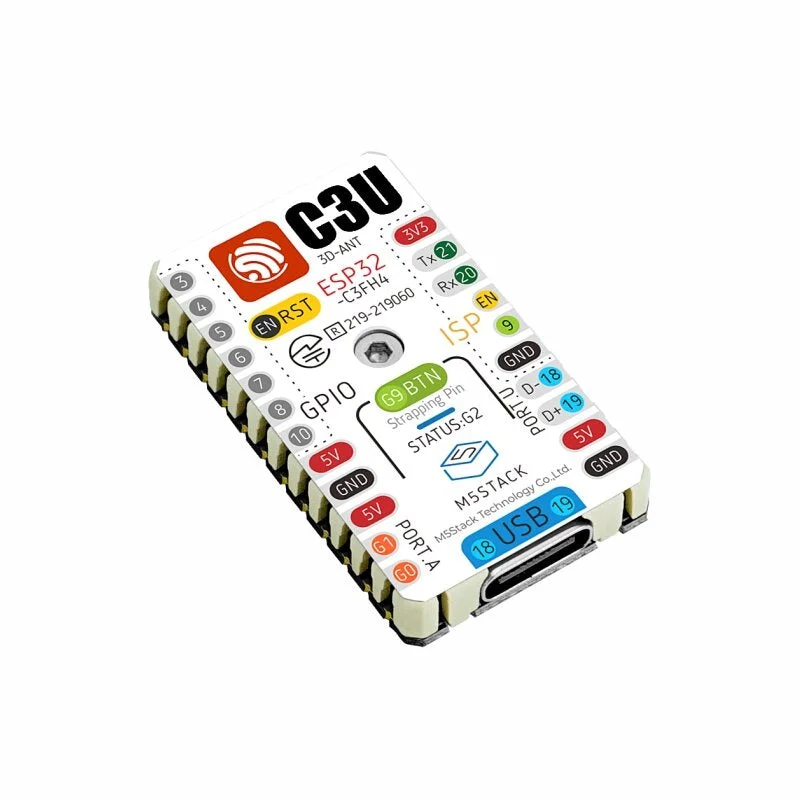

De M5Stack C3U is een innovatief ontwikkelbord dat gebruik maakt van de ESPRESSIF ESP32-C3 RISC-V microcontroller. Dit bord biedt Wifi- en Bluetooth 5 (LE) connectiviteit, waardoor het ideaal is voor zowel huishoudelijke apparaten als industriële automatisering. Dankzij de veilige opstart op basis van RSA-3072 en de AES-128-XTS flash-codering, biedt de ESP32-C3 een veilige oplossing voor Bluetooth-beveiliging. Het compacte ontwerp en de krachtige functies maken het geschikt voor diverse IoT-toepassingen.
De M5Stack C3U draait op een 32-bits RISC-V microcontroller met een maximale klokfrequentie van 160 MHz. Met 400 KB intern RAM en 4 MB Flash geheugen kan het bord verschillende gebruikssituaties ondersteunen. Het biedt volledige Bluetooth 5.0-ondersteuning met lange-afstands- en mesh-netwerkfunctionaliteit, wat resulteert in uitstekende dekking en gebruiksvriendelijkheid. De hittebestendige kunststof behuizing is ontworpen om hoge bedrijfstemperaturen te weerstaan.
Producteigenschappen:
- Drie soorten soldeeropties beschikbaar (SMT, DIP, flywires)
- Hittebestendige kunststof behuizing, piektemperatuur = 230°C
- 5V naar 3,3V DC/DC-ontwerp, GPIO x14
- USB Type-C-poort
- Programmeerbare RGB-LED x1, Reset-knop x1, Knop x1
- 3D-antenne voor stabiele draadloze communicatie
Ontwikkelingsplatform:
Arduino, ESP32-IDF (UIFlow-ondersteuning komt eraan)
Toepassingen:
- Zelfbouw en prototyping
- Industriële automatisering
- Slimme woningen
- Draagbare apparaten
- Consumentenelektronica
Opmerking:
De M5Stack C3U heeft dezelfde functies als de C3, maar zonder de USB-downloadchip. De C3U maakt gebruik van de ingebouwde USB-serieel van de ESP32-C3 voor het downloaden van programma’s.
Downloadmodus:
Om in de downloadmodus te komen:
- Druk lang op de middelste knop van de M5Stack C3U wanneer de stroom is uitgeschakeld.
- Sluit het bord aan op de computer en wacht tot de poort succesvol is geïdentificeerd; het programma begint te knipperen.
Specificaties:
| Specificaties: | Parameters: |
| ESP32-C3 | 32-bits RISC-V single-core processor, geklokt op 160 MHz |
| Opslag | 384KB ROM, 400KB SRAM, 8KB RTC SRAM, 4MB FLASH |
| Wifi | 2,4 GHz-band ondersteunt 20 MHz en 40 MHz bandbreedte, IEEE 802.11 b/g/n-protocol, datasnelheid tot 150 Mbps |
| Bluetooth | Bluetooth 5, Bluetooth mesh, snelheidsondersteuning 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps |
| Ingangsspanning | 5V @ 500mA |
| HMI | Programmeerbare fysieke knop x 1, reset debugging-knop x 1, programmeerbare RGB-LED (SK6812) x 1 |
| USB-interface | Type-C x1 |
| Antennetype | 2.4G 3D-antenne |
| Module perifere interface bronnen | ADC, GPIO, SPI, UART, I2C, I2S, PWM, RMT, DMA, seriële USB-poort, TWAI |
| IO-interface x14 | G0, G1, G3, G4, G5, G6, G7, G8, G9, G10, G18, G19, G21, G22 |
