Description
Omschrijving:
Deze module biedt overladingsbeveiliging, overontladingbeveiliging en kortsluitbeveiliging voor een veilige en betrouwbare gebruik kan de batterij opwarmen, wat de snelheid van de batterij beïnvloedt. Dit kan leiden tot langdurig gebruik en snelle schade aan de module is uitgerust met 10 MOS-transistoren en een aluminium plaat voor efficiënte warmtedissipatie. De continue stroomcapaciteit is 100A, geschikt voor 4-serie batterijpakketten, zoals omvormers, xenonlampen en solar : 100-120ALaadspanning: 16.8VLaadstroom: 10A (max)Gebalanceerde stroom: 45mAWerktemperatuur: -20 ~ 80 graden CelsiusAfmetingen: 70 x 60 x 8,5 mm
| Item | Specificatie | Eenheid | Opmerking | |
| Stroom | Continue afvoerstroom | 100 | A | Aandachtstemperatuur |
| Onmiddellijke afvoerstroom | 120 | A | ||
| Opladen | Laadspanning | Lithium batterijoplader 16.8V | V | Schakelende voeding 17-18V |
| Laadstroom | 10 (max) | A | ||
| Overlading bescherming | Overlading detectiespanning | 4,28 ± 0,05 | V | Enkele kern |
| Overbelasting bescherming vertraging | 0.5 | S | ||
| Overlaadvrijgavevoltage | 4.08 ± 0,05 | V | Enkele kern | |
| Batterij balans | Vermogen balance detectiespanning | 4,2 ± 0,05 | V | |
| Power balance release voltage | 4,2 ± 0,05 | V | ||
| Batterij balansstroom | 45 | mA | ||
| Over-ontlading bescherming | Over-ontlading detectiespanning | 2,5 ± 0,08 | V | |
| Over-discharge detectie vertraging | 0.1 | S | ||
| Ontlaadspanning bij te hoge ontlading | 2,9 ± 0.1 | V | ||
| Overstroombeveiliging | Overstroom detectie spanning | 150 | mV | |
| Overstroom detectie vertraging | 40 | ms | ||
| Overstroombeveiligingsstroom | 120 ± 10 | A | ||
| Beveiliging tegen overstroombeveiliging | Ontkoppel de belasting | |||
| Kortsluitingsbeveiliging | Kortsluiting beveiligingstoestand | Kortsluiting van externe belasting | Kortsluiting verboden | |
| Detectie vertraging kortsluiting | 250 | µS | ||
| Beveiliging tegen kortsluiting | Ontkoppel de belasting | |||
| Temperatuur bescherming | Temperatuur bescherming | ° C | Kan externe temperatuurschakelaar toevoegen | |
| Interne weerstand | Hoofdcircuitgeleiding interne weerstand | ≤20 | mΩ | |
| Eigen verbruik | Werken huidige | ≤30 | µA | |
| Slaapstroom (wanneer de stroom te sterk ontladen is) | ≤20 | µA | ||
| Bedrijfstemperatuur | Temperatuurbereik | -20 tot 80 | ° C | |
| Bordformaat | 70*60*8.5 | mm |
Pakket inbegrepen:

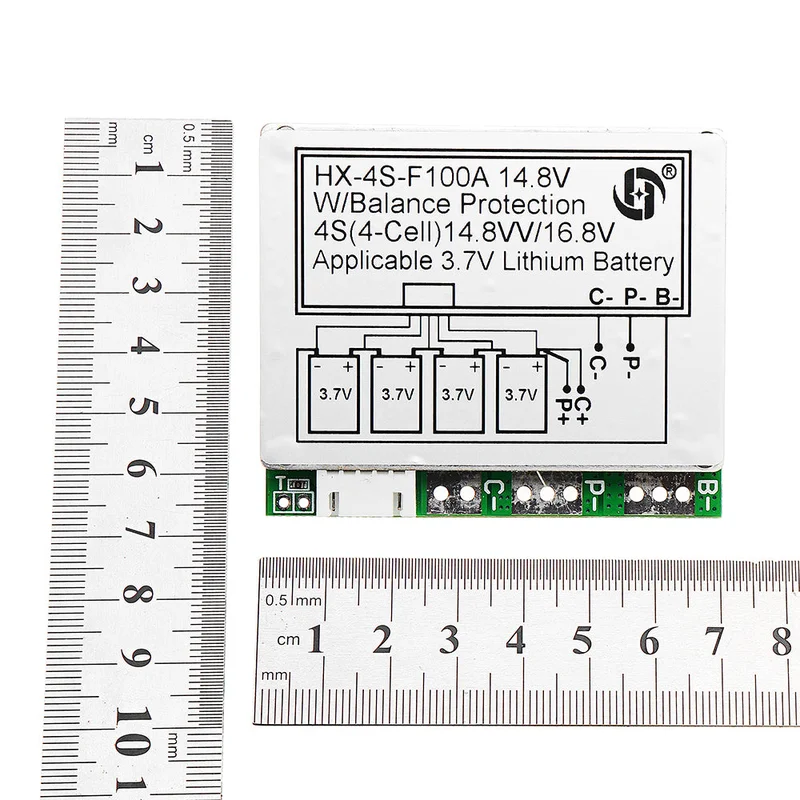

1 x Lithiumbatterij beveiligingspaneel 4S 16.8V
1 x Kabel
Afbeeldingen:
