LED TV controller voor LCD-schermen met HDMI/USB aansluiting-Kwaliteitsgarantie

Description

Beschrijving:

Model: T.V53.03 (update van 25 december 2019)

Tv-formaat: analoog signaal

Taalondersteuning: Russisch, Engels, Hindi, Vereenvoudigd Chinees, Khmer, Vietnamees, Myanmar, Frans, Duits, Italiaans, Spaans.

Invoerinterface: afspelen van pc / HDMI / tv / AV / USB-multimedia

Voedingsadapter: DC 12V 3-5A

Scherminterface: LVDS Dubbel 6

Schermspanning: 3,3V / 5V / 12V (sprongdop)

De USB-interface kan worden gebruikt voor het upgraden van programma’s en voor het afspelen van video, muziek en foto’s. Ondersteunde formaten zijn beschikbaar. U kunt ook afbeeldingen instellen voor het opstarten of een LOGO en Mirror Enable.

Ondersteunde resoluties:

• 1920×1200
• 1920×1080
• 1680×1050
• 1680×945
• 1600×1200
• 1600×900
• 1400×1050
• 1440×900
• 1366×768
• 1280×1024
• 1280×854
• 1280×800
• 1280×768
• 1280×720
• 1024×768
• 1024×600
• 800×600

Hoe te controleren of uw paneel geschikt is voor dit bord:

1. Zoek de resolutie van uw LCD-model.
2. Zoek en schrijf de bijbehorende firmware op.

Programmering:

1. Plaats de firmware “SKR8503_100.bin” op een geformatteerde USB-flashdisk (FAT32) en sluit deze aan op het bord met de 7KEY-knop.
2. Na inschakeling brandt het lampje van de toets 7 rood en knippert snel. Dit is normaal en kan tot 1 minuut duren. Schakel daarna uit en verwijder de USB-schijf.

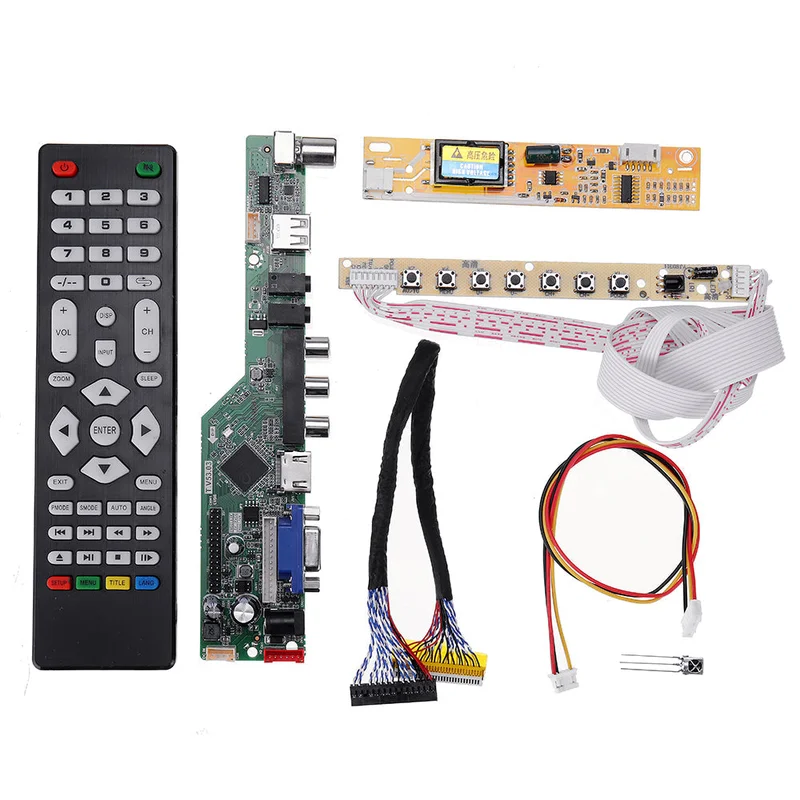

Pakket bevat:

• 1 x controllerkaart
• 1 x afstandsbediening
• 1 x IR ontvanger
• 1 x 7-key knop
• 1 x 2ch 6bit 30pins LVDS-kabel (250mm)
• 1 x CCFL-omvormer met een pin-pitch van 3,5 mm

Opmerking:

De IR & KEY-definitie is specifiek en verschilt tussen versies. Meng deze niet. Deze kit is alleen bedoeld voor signaalinterfaces, 2-pins, 6-pins, 30-pins en 1-polige CCFL-omvormers. Als u niet zeker bent, geef dan uw modelnummer van het LCD-paneel op, zodat we u kunnen helpen.
