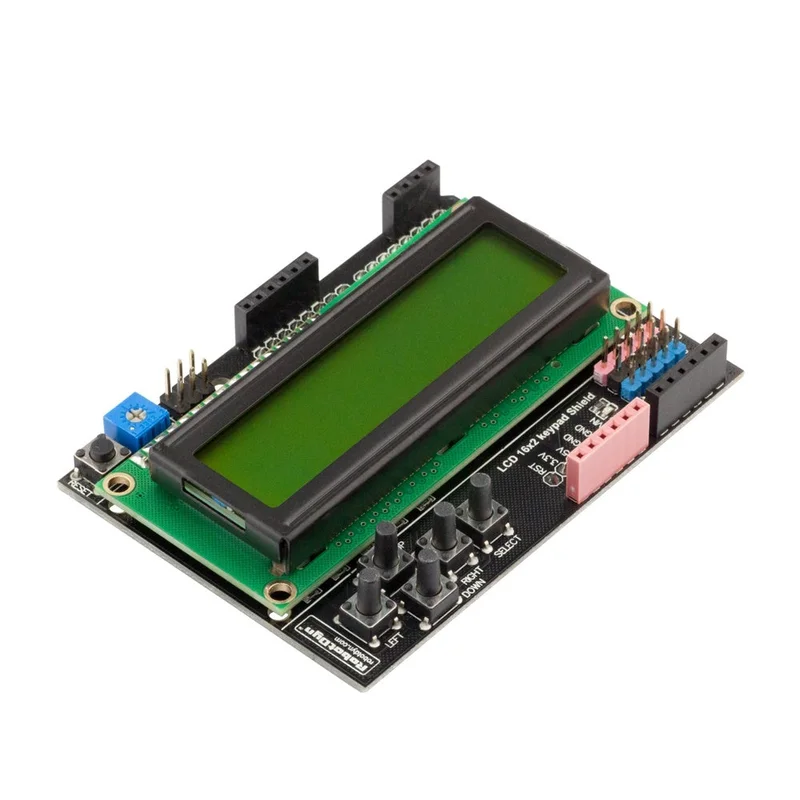

LCD toetsenbord shield 1602 met groen scherm-Kwaliteitsgarantie

Description

Voorzien van:

Handig LCD-display voor Arduino met 16 symbolen en 2 lijnen. Het achtergrond-LED van het display is verbonden met een potentiometer die de helderheid en het contrast van het scherm regelt. U kunt het in- en uitschakelen regelen met een schets.

Het display is groen van kleur en maakt gebruik van een standaard HD44780-compatibel stuurprogramma. De Arduino “LiquidCrystal” bibliotheek wordt gebruikt voor de programmering van het display en is te vinden in de Arduino IDE codeeromgeving. U kunt standaardtekens gebruiken of uw eigen tekens maken.

Het LCD-scherm maakt gebruik van digitale Arduino-uitgangen: 4, 5, 6, 7, 8, 9. De initialisatie string in de schets lijkt als volgt:LiquidCrystal lcd(8, 9, 4, 5, 6, 7);

• RS – D8
• Inschakelen – D9
• LCD4 – D4
• LCD5 – D5
• LCD6 – D6
• LCD7 – D7

Onder het LCD zijn er 5 navigatieknoppen: Omhoog, Omlaag, Links, Rechts. De knoppen zijn alleen verbonden met de A0 analoge ingang, zodat u de knopstatus kunt controleren met slechts één Arduino-ingang. Let op: statusbewaking is niet beschikbaar wanneer meerdere knoppen worden ingedrukt.

Het shield bevat blokken van digitale en analoge ingangen/uitgangen en heeft ook A1-A5 analoge ingangsblokken (5V / GND / IN) voor snelle aansluiting op periferie. Het shield wordt aangedreven met de 5V-uitgang van de Arduino.

Pakket bestaat uit:

• 1 x LCD-toetsenbord shield
