Kleurrijke OV2640 camera module met serile poort en JPEG-uitgang-Kwaliteitsgarantie

Description

Kenmerken:

• Cameramodule die verschillende microcontrollers en functiekaarten ondersteunt.
• Eenvoudige en handige uitlezing via de seriële poort.
• Directe aansluiting op microcontrollers zoals Arduino, Raspberry Pi, ARM, enz.
• JPEG-gecomprimeerde beeldformaatuitvoer.

Toepassingen:

• Kleurenfotografie
• Eenvoudige beeldherkenning
• Autotracking
• Automatische besturing

Beschrijving:

Camera-parameters:

• Chip naam: OV2640
• Lichtgevoelige array: 1632 x 1232 (maximaal formaat UXGA)
• IO-spanning: 1,7V-3,3V, analoge spanning 2,5-3,0V (interne LDO voedt de kern met 1,2V)
• Stroomverbruik: TBD, slaap < 20μA
• Temperatuurwerking: -30 ℃ tot 70 ℃
• Stabiel werk: 0 ℃ tot 50 ℃
• Uitvoerformaat (8 bits): YUV / YCbCr 4:2:2, RGB 565 / 555 / 444, Raw RGB-gegevens
• Optische maat: 1/4 “
• Beeldhoek: 25 °
• Maximale framerate: 15 fps SXGA
• Gevoeligheid: 1,3V / (Lux-sec)
• Signaal-ruisverhouding: 40 dB
• Dynamisch bereik: 50 dB
• Bladermodus: regel voor regel
• Elektronische belichting: 1 regel tot 1247 regels
• Pixelgebied: 2,2 μm x 2,2 μm
• Donkere stroom: 15 mV / s bij 60 ℃

Lensparameters:

• Brandpuntsafstand: 3,6 mm
• Horizontaal gezichtsveld: 102 °
• Minimale objectafstand: 20 mm
• Formaat: 1/3 “
• Bevestiging: M12X0.5
• Diafragma: F2.0
• Grootte: 14 x 15,7 mm

Interface Definitie:

• VCC: 3-3,3V
• TX: seriële poortzender op TTL-niveau
• RX: seriële poortontvanger op TTL-niveau
• GND: gemalen

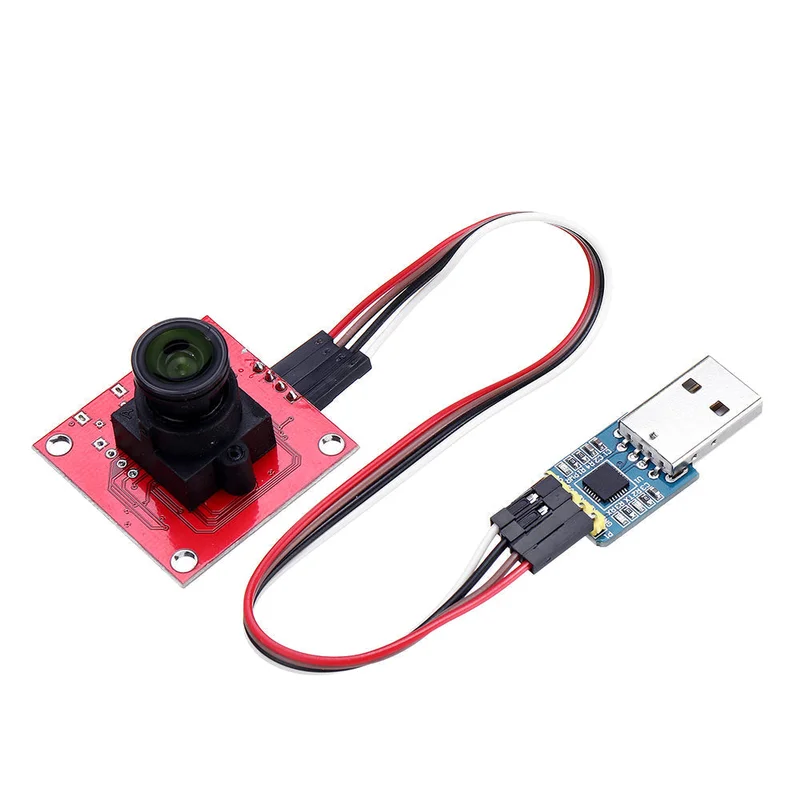

Pakket inbegrepen:

• 1 x Kleurrijke OV2640 cameramodule met seriële poort en JPEG-uitgang
• 1 x Converter Board
• 1 x Kabel
