Description

Kenmerken:Geïntegreerde PCB met betere weergavekwaliteit dan traditionele vermogen tot van een SD-kaartsleuf voor eenvoudig met een eigen encoder voor MKS-serie en hellingen moederborden via display, instelbaar via Marlin-firmware.
Handmatig en firmware downloadenadres (kopieer de volgende link naar uw browser):Github-link:

LCD12864A is niet compatibel met MKS SGen_L en Robin LCD12864A werkt samen met MKS Gen_L, MKS Gen, MKS Base en MKS Rumba +.

Marlin-instelling inschakelen:

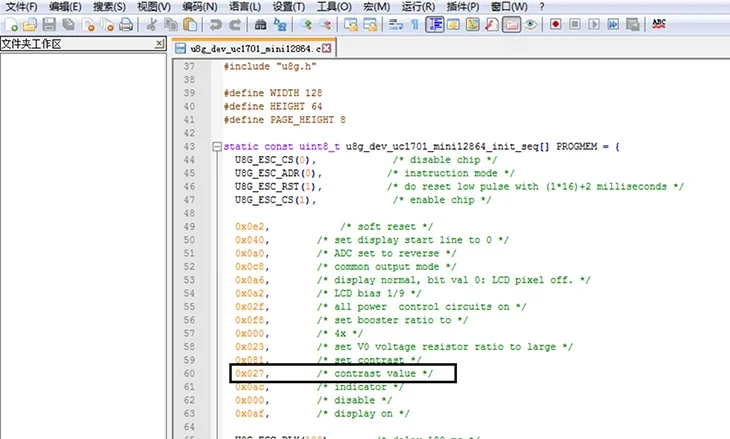

1. Schermcontrastinstelling

Standaardwaarde is 0x027

De contrastwaarde van LCD12864A is 0x032

2. Scherm inschakelen

Vergelijkbaar met mini 12864, het activeringsitem (geel gemarkeerd)

Notitie:De firmware kan slechts met één type scherm overeenkomen. Het instellen van verschillende typen schermen kan leiden tot een displayfout. Als de firmware is ingeschakeld en vernieuwd, maar de schermweergave wazig of niet zichtbaar is, kan dit komen door een ontbrekende contrastinstelling of geen opslag. Stel eenvoudig het contrast in op 0x032, sla het op en gebruik Arduino opnieuw om de firmware bij te werken.
Wijzig het schermcontrast in Marlin 2.0

1. Schakel de “#define MKS_MINI_12864” in configuratie.h

2. In het bestand Conditionals_post.h, wijzig de waarde van MKS_MINI_12864 CONTRAST “LCD_CONTRAST_INIT” in 220 (aangepast op basis van het werkelijke weergave-effect)

De aanpassing is voltooid. Hercompileer en upload de firmware.
