I2C adapter voor grafische LCD 128×64 met achtergrondverlichting-Kwaliteitsgarantie

Description

Kenmerken:

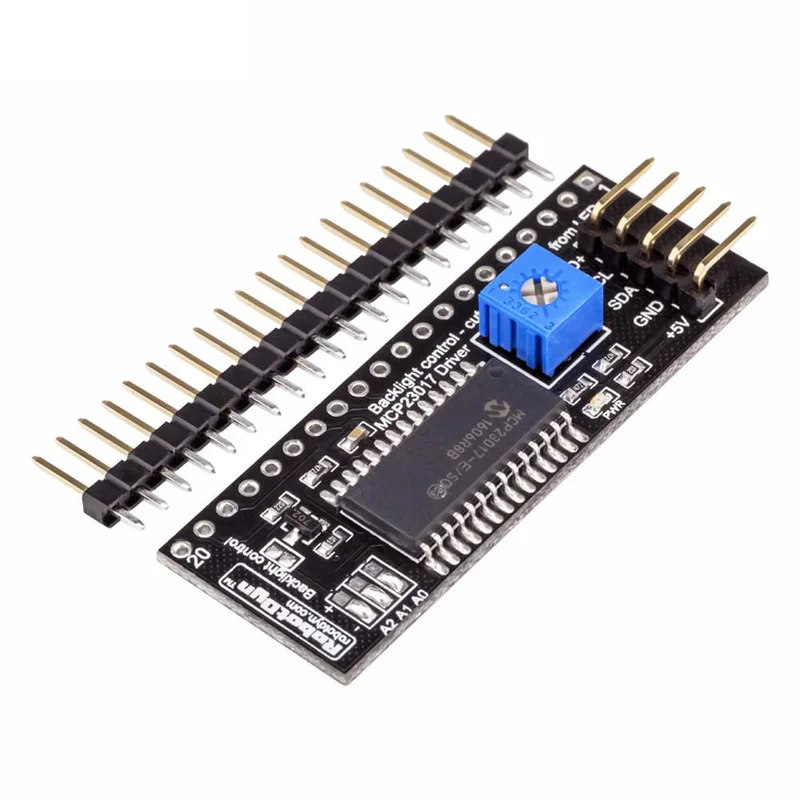

Dit is een I2C-adapter voor een grafische LCD 128×64, zeer geschikt voor interactief gebruik met Arduino en Raspberry Pi.

In deze adapter wordt de MCP23017-driver gebruikt. Voor instructies en bibliotheken kunt u informatie vinden op: .au/forum/?id=10940

Voor het wijzigen van het I2C-adres kunt u de informatie aan de onderzijde van de printplaat volgen.

Controle van de achtergrondverlichting: De normale achtergrondverlichting gebruikt 5V van +5V en kan worden aangepast met een potentiometer. Als u de achtergrondverlichting vanuit een microcontroller wilt bedienen, snijdt u de verbinding van de achtergrondverlichting aan de bovenkant van de printplaat door en sluit u de Pin LED+ aan op een PWM-uitgang van de microcontroller.

In de set zijn mannelijke pin-headers inbegrepen voor het aansluiten van de adapter op het grafische LCD-scherm.

In de verpakking inbegrepen:

1 x Adaptermodule voor grafische LCD 12864
