Beschrijving:

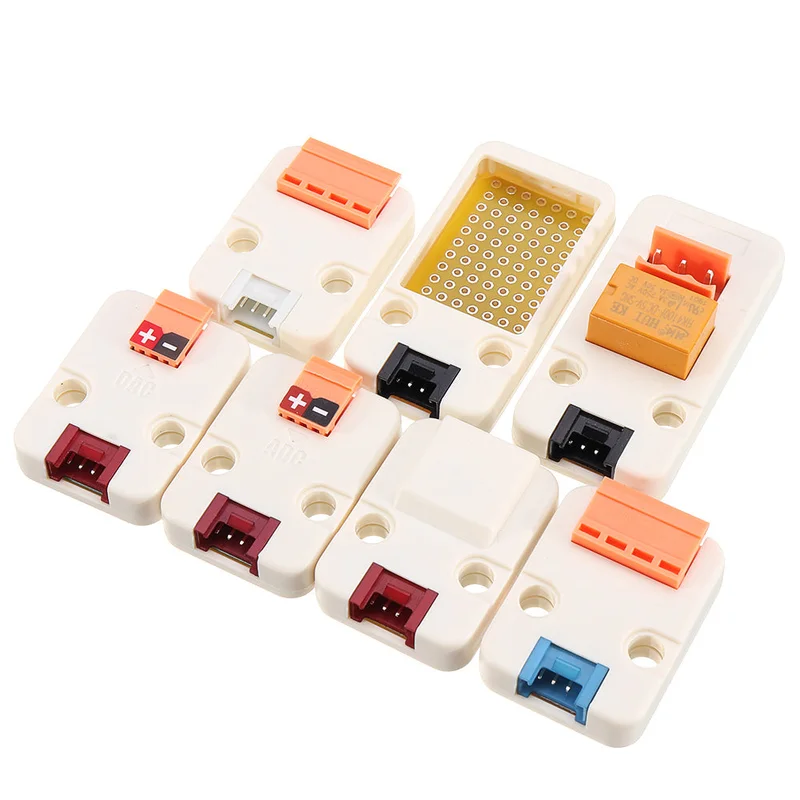

Dit I/O module set bevat een relaismodule, een PRO NAAR board, een module, een DAC module, een ADC module en een TTL naar 781.080 converter. Dit alles is ontworpen voor gebruik met M5Stack en biedt uitgebreide mogelijkheden voor prototyping en IoT-projecten.
Relaismodule
De relaismodule functioneert als een elektrisch bediende schakelaar en kan tot 30V DC en 220V AC schakelen. De module heeft drie pinnen: AAN, UIT en COM, die eenvoudig te programmeren zijn met digitale GPIO-uitgangen.
PRO NAAR Board
Het PRO NAAR board is een universeel prototyping bord dat volledige vrijheid biedt om je eigen projecten te creëren. Het maakt communicatie mogelijk met de M5 core via de GROVE-poort.
Module
De module is een GPIO-uitbreiding die tot 8 GPIO’s ondersteunt via I2C. Het integreert de PCA9554PW chip en biedt een eenvoudige manier om extra I/O-functionaliteit toe te voegen aan je projecten.
DAC Module
De DAC module, gebaseerd op de MCP4725 chip, zet digitale signalen om naar analoge signalen. Het heeft een I2C-adres van 0x60 en kan worden geconfigureerd met EEPROM.
ADC Module
De ADC module is uitgerust met de ADS1100, een 16-bits A/D-converter die via I2C communiceert. Het I2C-adres is 0x48.
TTL naar 781.080 Converter
Deze converter maakt het mogelijk om TTL-signalen om te zetten naar de 781.080 standaard, wat handig is voor seriële communicatie met externe apparaten.
3.96 – 4Pin Overdracht
De 3.96 port is een GROVE-naar-VH3.96 interface converter, die bestaat uit 4 pinnen en geschikt is voor het aansluiten van bedrading.
Pakket inbegrepen:
- 1 x 3,96 – 4PIN
- 1 x relais
- 1 x PRO NAAR
- 1 x ADC
- 1 x DAC
- 1 x
- 1 x 781.080
