Harmonische aandrijving voor industrile robotarmen-Kwaliteitsgarantie

Description

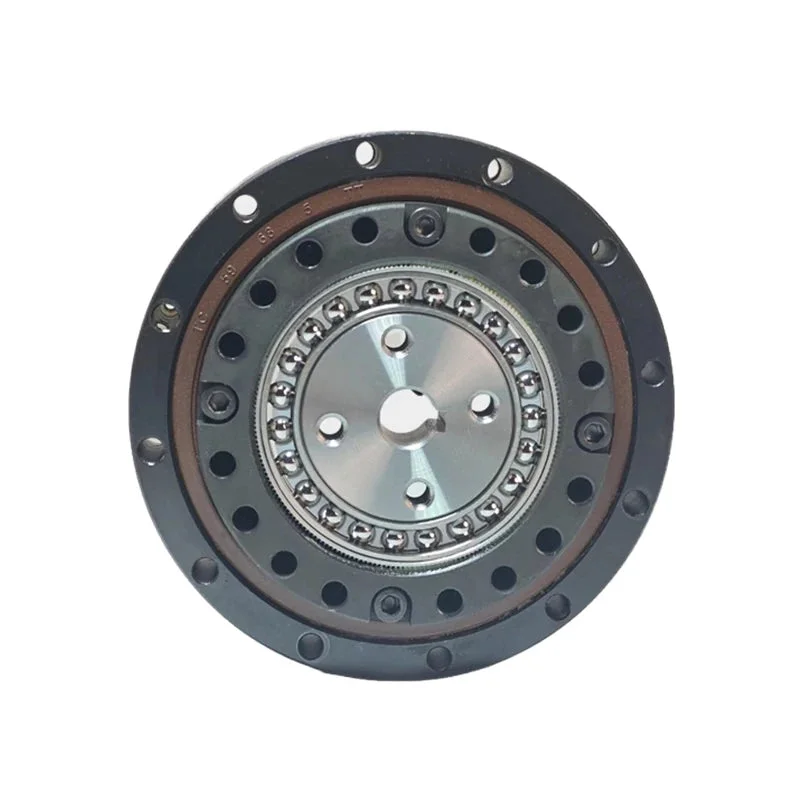

De WXF14 harmonische aandrijving is compatibel met 50W en 100W servomotoren en is ontworpen voor gebruik in industriële robotarmen. Met een flens van 40 mm biedt deze aandrijving verschillende reductieverhoudingen om aan diverse behoeften te voldoen.

• WXF14-30:
  • Reductieverhouding: 30
  • Nominaal koppel: 4 Nm bij 2000 tpm
  • Piek koppel bij starten/stoppen: 9 Nm
  • Max. gemiddeld belastingsmoment: 6,8 Nm
  • Tijdelijk max. koppel: 17 Nm
  • Maximale invoersnelheid: 8500 tpm
  • Gemiddelde ingangssnelheid: 3500 tpm
  • Backlash: ≤30 arcsec
• WXF14-50:
  • Reductieverhouding: 50
  • Nominaal koppel: 7 Nm bij 2000 tpm
  • Piek koppel bij starten/stoppen: 23 Nm
  • Max. gemiddeld belastingsmoment: 9 Nm
  • Tijdelijk max. koppel: 46 Nm
  • Maximale invoersnelheid: 8500 tpm
  • Gemiddelde ingangssnelheid: 3500 tpm
  • Backlash: ≤30 arcsec
• WXF14-80:
  • Reductieverhouding: 80
  • Nominaal koppel: 10 Nm bij 2000 tpm
  • Piek koppel bij starten/stoppen: 30 Nm
  • Max. gemiddeld belastingsmoment: 14 Nm
  • Tijdelijk max. koppel: 61 Nm
  • Maximale invoersnelheid: 8500 tpm
  • Gemiddelde ingangssnelheid: 3500 tpm
  • Backlash: ≤30 arcsec
• WXF14-100:
  • Reductieverhouding: 100
  • Nominaal koppel: 10 Nm bij 2000 tpm
  • Piek koppel bij starten/stoppen: 36 Nm
  • Max. gemiddeld belastingsmoment: 14 Nm
  • Tijdelijk max. koppel: 70 Nm
  • Maximale invoersnelheid: 8500 tpm
  • Gemiddelde ingangssnelheid: 3500 tpm
  • Backlash: ≤30 arcsec
