Description
Korte introductie:

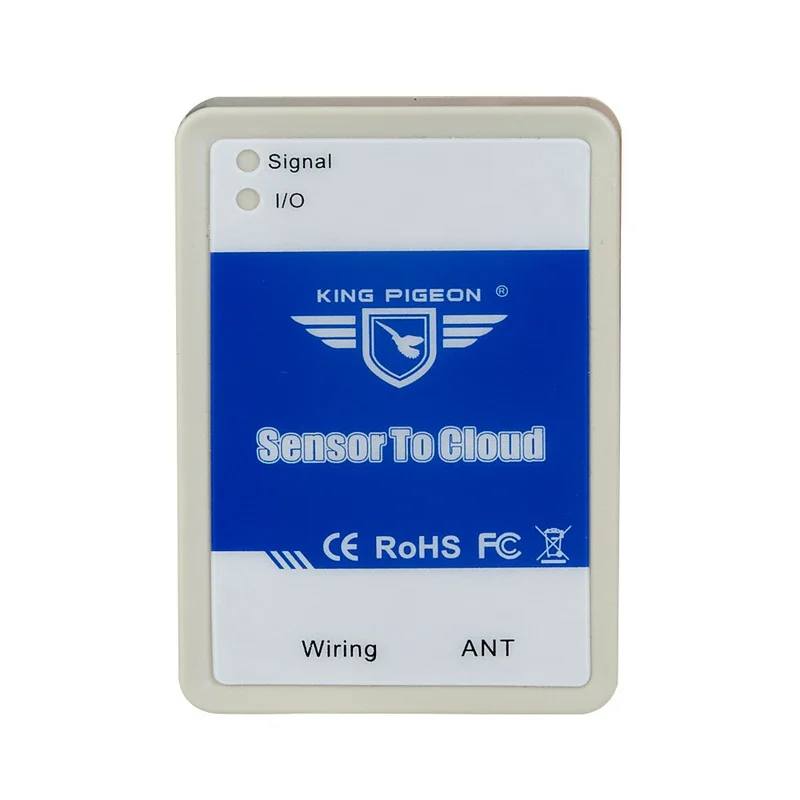

Dit product is compact en krachtig, met de mogelijkheid om te schakelen tussen een normale online werkmodus en een ultra laag vermogen modus, afhankelijk van de behoefte. De waterdichte plastic behuizing maakt het geschikt voor buitengebruik en fungeert als een complete eindproductverbindingssensor. Het bewaakt gegevensverzameling, afstandsbediening en abnormale waarschuwingsmeldingen via sms, telefoon, netwerk, WeChat, web-end en cloudplatform.
Het kan ook worden gebruikt als een PCBA-module die in een moederbord van derden kan worden ingebed voor secundaire ontwikkeling, waardoor traditionele sensoren en instrumenten eenvoudig kunnen worden aangesloten op netwerken.
Voorzieningen:
- Communicatiemethode: GSM/GPRS (ALLEEN 2G)
- Communicatieprotocol: Modbus RTU via TCP
- Materiaal: plastic behuizing
- Er zijn twee werkmodi beschikbaar:
- (1) Normale modus: gegevens worden in realtime verzonden, zodat gebruikers de situatie ter plaatse kunnen volgen;
- (2) Low-power modus: ultra-low power ontwerp (minder dan 230uA), geschikt voor plaatsen waar periodiek gegevens worden verzameld.
- Ondersteunt het instellen van parameters en het bekijken van real-time gegevens via sms, computerconfiguratiesoftware en cloudplatform;
- Ondersteuning voor 10 gebruikersnummers, elk afzonderlijk instelbaar voor specifieke alarm-sms-berichten en alarmoproepen;
- Ondersteuning voor 10 timers, met instellingen voor timing herstart, timing rapport, timing online, timing offline, etc.
- Ondersteuning voor 2 verschillende servercentra, met instelbare IP-adressen of domeinnamen;
- Ondersteuning voor Modbus RTU Over TCP-protocol of data-transparante overdracht;
- Een compleet mechanisme voor het opnieuw uitgeven van gegevens om ervoor te zorgen dat elk stukje gegevens effectief wordt geüpload naar de server;
- 32M-bit cachecapaciteit, die tot tienduizenden historische gegevens kan opslaan;
- Brede werkspanning ontwerp, ondersteuning voor 7 ~ 24VDC voeding, met anti-reverse bescherming;
- Ingebouwde klokchip en supercondensator voor langdurige timing na stroomuitval;
- Gebruik van een Nano-SIM mobiele telefoonkaart ter ondersteuning van PIN-verificatie voor kaartbeveiliging.
Technische parameters:
| Project | Parameter |
| Werkspanning | Standaard voeding 12VDC, ondersteuning 7 ~ 24VDC |
| Energieverbruik | Standby <230uA in energiebesparende modus, standby 10mA ~ 30mA in normale modus: maximaal stroomverbruik is 230 ~ 360mA (afhankelijk van signaalsterkte). |
| Communicatiemethode | Optionele GSM, GPRS, 3G, 4G, NB-IoT |
| Protocol | Modbus RTU Over TCP, MQTT, data-transparante overdracht |
| Ondersteuning simkaart | Nano-simkaart |
| Externe antenne | SMA-antenne-interface, 50 ohm |
| USB poort | Micro USB-interface |
| Schakeluitgang | OC gate (collector open gate) uitgang, maximale belasting 1,5A / 25VDC |
| DIN-schakelaringang | Compatibel met droog en nat contact; nat contact 0 ~ 1V is gesloten, 2 ~ 30V is losgekoppeld |
| Aan analoge ingang | 0-5V |
| Aan analoge ingang | 4 ~ 20mA |
| Temperatuur- en vochtigheidsinvoer | AM2301 temperatuurmeting: -40 °C ~ 80 °C, nauwkeurigheid: ± 0,5 °C; vochtigheidsmeting: 0 ~ 99,9% RV, nauwkeurigheid: ± 3% RV |
| Temperatuurinvoer | DS18B20 temperatuurmeting: -55 °C ~ 125 °C, nauwkeurigheid: ± 0,5 °C |
| RS485 seriële poort | Tot 250 bytes van een enkel pakket verzonden via de seriële poort RS485 |
| Cachecapaciteit | 32M-bit / 4M-Byte (4.194.304 bytes) |
| Werktemperatuur | -10 °C -60 °C |
| Luchtvochtigheid | Maximale relatieve vochtigheid 95% (geen condensatie) |
| Afmetingen behuizing | Lengte 65 mm * breedte 45 mm * hoogte 21 mm |
| Afmetingen printplaat | Lengte 50,3 mm * breedte 36,8 mm * dikte 1,6 mm |
| PCBA-pindefinitie | De PCBA-module heeft 7 pinnen, beginnend met de JP1-markering: positieve invoerpen, negatieve invoerpen, 1, 2, 3, signaalindicatorpen, I/O-indicatorpen. |
Pakket bestaat uit:
- 1 x apparaathost
- 1 x GSM antenne
- 1 x handleiding (CD)
- 1 x voedingsadapter (DC12V1.5A)
Opmerking: de simkaart is niet inbegrepen.
