GoPlus-module met ATmega328P IR zender en ontvanger voor ESP32-set-Kwaliteitsgarantie

Description

Omschrijving:

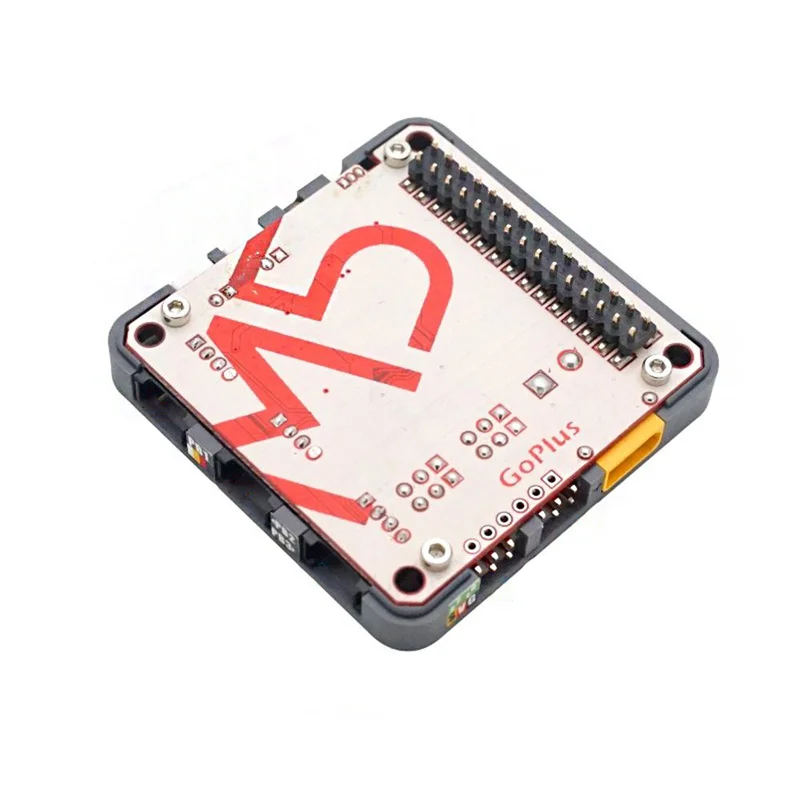

De GoPlus-module is een geavanceerde M5-module. Het is een alles-in-één motorstuurmodule die een combinatie biedt van verschillende M5-modules en -eenheden (SERVO, PbHUB, IR).

De module is uitgerust met 2 DC motorkanalen, 4 servomotor kanalen, een IR zender, een IR ontvanger en 3 verlengingen voor POORT B (GPIO poort). Deze module is ideaal voor het bouwen van meer gecompliceerde en georganiseerde motortoepassingen.

Communicatieprotocol: IIC (0x61).

Producteigenschappen:

• 2x DC motorkanaal
• 4x servomotor kanaal
• IR zender en ontvanger
• 3x verlenging POORT B
• ATmega328P
• LV8548MC
• Productgrootte: 54,2 mm x 54,2 mm x 12,8 mm
• Productgewicht: 27,5 g

Pakket inbegrepen:

• 1x GoPlus-module

EasyLoader

1. EasyLoader is een eenvoudige en snelle programmabrander. Elke productpagina in EasyLoader biedt een productgerelateerd case-programma. Het kan door eenvoudige stappen aan de master worden gebrand en een reeks functieverificatie kan worden is EasyLoader alleen beschikbaar voor Windows OS.

2. Dubbelklik na het downloaden van de software om de toepassing uit te voeren, sluit het M5-apparaat aan op de computer via de gegevenskabel, selecteer de poortparameters en klik op”Brandwond”om te beginnen met branden.

3. De CP210X (USB-stuurprogramma) moet worden geïnstalleerd voordat de EasyLoader wordt hier om de zelfstudie over de installatie van het stuurprogramma te bekijken

PinMap:

Mega328 ISPDownload interface Pin voet definitie

Schematisch:

Document:

• Overeenkomst handleiding -I2C

• Data papier -LV8548MC

Code:

• Driver firmware -GoPlus

• Testcode -GoPlus
