Description

Specificaties:

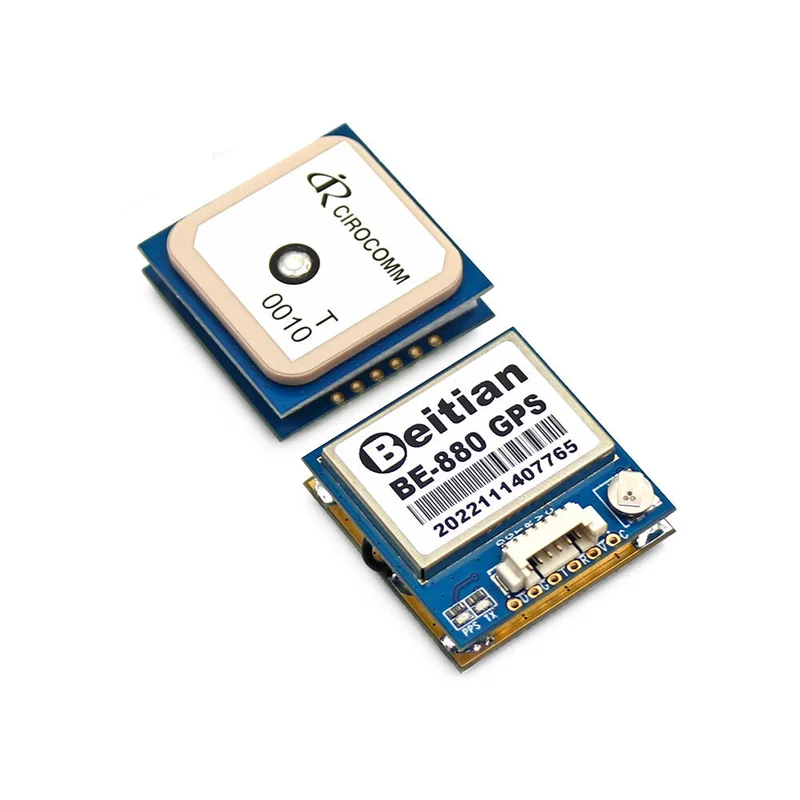

Artikelnaam: BE-880

Spaander: M10050

Frequentie: GPS L1 C/A, QZSS L1S (SLAS), GLONASS L10F, BDS B1I, Galileo E1B/C, SBAS EGNOS, GAGAN, MSAS en WAAS

Werkmodus: GPS, GLONASS, BDS, GALILEO, SBAS en QZSS.

* Standaard wordt GPS+GALILEO+SBAS+QZSS gezamenlijke positionering gebruikt. De modus kan per opdracht worden gewijzigd indien nodig.

* Aanbevolen gebruik: GPS+GLONASS+SBAS+QZSS+GALILEO of GPS+BDS+SBAS+QZSS+GALILEO gezamenlijke positioneringsmodus.

Volggevoeligheid: -167dBm

Reacquisitiegevoeligheid: -160dBm

Gevoeligheid koude start: -148dBm
Gevoeligheid warme start: -160dBm
Horizontale positie nauwkeurigheid: 2 m CEP
Snelheidsnauwkeurigheid: 0,05 m/s

Dynamische koersnauwkeurigheid: 0,3 graden

1PPS tijdnauwkeurigheid: RMS 30ns, 99% 60ns

Verwervingstijd koude start: 29s
Verwervingstijd warme start: 1s
Hulpstart verwervingstijd: 1s

Ondersteuningssnelheid gegevensuitvoer: 4800bps tot 921600bps, standaard 38400bps
Gegevensuitvoerniveau: TTL-niveau
Gegevensuitvoerprotocol: NMEA, UBX
Gegevensuitvoer NMEA-bericht: RMC, VTG, GGA, GSA, GSV, GLL
Updatesnelheid gegevensuitvoer: 0,25 Hz – 18 Hz, standaard 1 Hz
Gegevensuitvoer tweede puls: 0,25 Hz – 10 MHz kan worden geconfigureerd, standaardperiode is 1 s en het hoge niveau duurt 100 ms
Operationele hoogtelimieten: 80000m
Operationele snelheidslimieten: <500 m/s
Operationele versnellingslimieten: <4g
Stroomverbruik van VCC: gelijkspanning 3,6 V-5,5 V, typisch: 5,0 V
Stroomverbruik: 50mA/5.0V
Afmetingen: 28,0 mm x 28,0 mm x 11,0 mm
Gewicht: 12,0 g
Connector: 1,25 mm 6-pins connector
Bedrijfstemperatuur: -40 °C ~ +85 °C
Opslagtemperatuur: -40 °C ~ +105 °C
TX-led: blauw. De gegevensuitvoer, TX-LED knippert.
PPS-led: rood. PPS-LED niet helder wanneer GPS niet vast is, knippert wanneer vast.

Kompas: HMC5883 kompas

Pinbeschrijving:

Pakket Inbegrepen:
