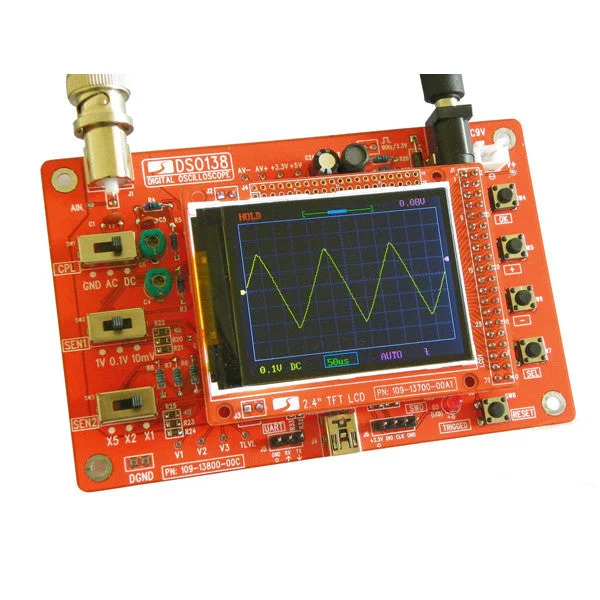

Geassembleerde digitale oscilloscoop elektronische meetmodule-Kwaliteitsgarantie

Description

Notitie:
Dit is een geassembleerd model, klanten hoeven niet te solderen.

Kenmerken:

• Kits met ARM Cortex-M3-processor (STM32F103C8), inclusief een 2,4 inch kleur TFT-display, kunnen gebruikt worden als ARM test development board.
• Er is beschikbare broncode, waardoor gebruikers secundaire ontwikkeling kunnen uitvoeren, bijvoorbeeld het omzetten naar een millivoltmeter of datalogger (technische ondersteuning wordt niet geleverd).

Specificaties:

• PCB formaat: 117 x 76 mm
• Schermgrootte: 52 x 40 mm
• Voeding: DC 9V

Kenmerken van indicatoren:

• Maximale real-time sampling rate: 1 Msps
• Nauwkeurigheid: 12 Bit
• Steekproefbufferdiepte: 1024 bytes
• Analoge bandbreedte: 0 – 200 KHz
• Verticale gevoeligheid: 10 mV / Div – 5 V / Div (1-2-5 progressieve manier)
• Verstelbare verticale verplaatsing, met instructies
• Ingangsimpedantie: 1 MΩ
• Maximale ingangsspanning: 50 Vpp (1:1 sonde), 400 Vpp (10:1 sonde)
• Koppelingsmodi: DC / AC / GND
• Horizontale tijdbasisbereik: 10 μs / Div – 50 s / Div (1-2-5 progressieve manier)
• Automatische, regelmatige en one-shot modus voor het eenvoudig vastleggen van golfvormen
• Beschikbare stijgende of dalende kant trigger
• Instelbare trigger niveau positie, met instructies
• Waarneembare vorige trigger waveform (negatieve vertraging)
• HOLD-functie voor het bevriezen van de golfvormweergave
• Inclusief 1 Hz / 3.3 V vierkante golf test signaalbron

Pakket inbegrepen:

• 1 x gemonteerde digitale oscilloscoopmodule (de voedingsmodule is niet inbegrepen)
