Description

Beschrijving:

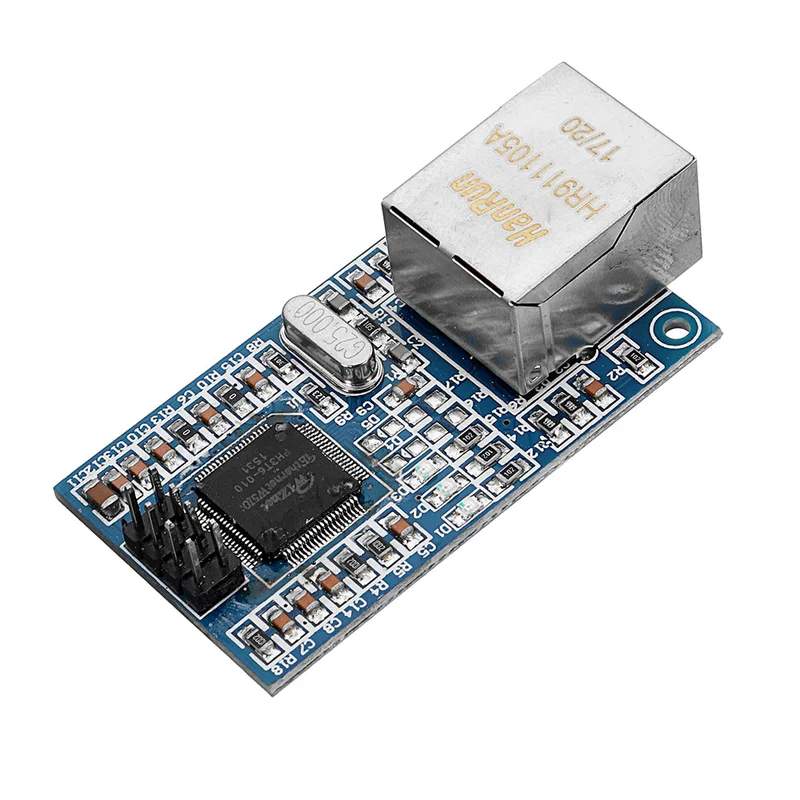

De W5100 is een veelzijdige single-chip netwerkinterfacemodule met een geïntegreerde 10/100Mbps Ethernet-controller. Deze module is voornamelijk ontworpen voor embedded systemen die hoge integratie, stabiliteit, prestaties en lage kosten vereisen. De W5100 maakt internetverbinding mogelijk zonder een besturingssysteem en is compatibel met IEEE802.3 10BASE-T en 802.3u 100BASE-TX. De module bevat een volledige hardware TCP/IP-protocolstack, inclusief MAC en PHY, en ondersteunt TCP, UDP, IPv4, ICMP, ARP, IGMP en PPPoE. Daarnaast heeft de W5100 16 KB intern geheugen voor gegevensoverdracht, waardoor Ethernet-besturing eenvoudig te programmeren is.

Voorzieningen:

• Meerdere interface-opties voor MCU: directe parallelle businterface, indirecte parallelle businterface en SPI-businterface.
• Ondersteuning voor hardware TCP/IP-protocol: TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPoE, Ethernet.
• Optionele netwerktransformatoren: YL18-2050S, YT37-1107S, YL2J011D, YL2J201A.
• Ondersteuning voor ADSL-verbindingen met PPPOE-protocol en PAP/CHAP-authenticatie.
• Ondersteuning van vier afzonderlijke poorten (sockets) die gelijktijdig kunnen worden aangesloten.
• 16K bytes intern geheugen voor TX/TX-buffer.
• Geïntegreerde 10BaseT/100BaseTX Ethernet fysieke laag met ondersteuning voor automatische beantwoording (volledige/halfduplex-modus).
• Ondersteuning voor auto-polariteit (MDI/MDIX).
• Meerdere indicatoruitgangen (volledig/dubbelzijdig, botsing, koppeling, snelheid).
• Werkt op 3.3V, de I/O-poort is bestand tegen 5V spanning.
• Bordformaat: 53.76×28.22x15mm.

Basishandelingen:
Deze module is uitgerust met de W5100-chip en een SPI-stuurprogramma. De module heeft een voedingsindicator (D1), een volledig duplex-indicator (D2) en een IP-adresconflictindicator (D3). D1 geeft aan dat de module normaal functioneert, D2 toont aan dat de module in de volledig duplex-modus werkt, en D3 geeft aan dat er een IP-adresconflict is.

Voor de test kan een STM32F103R8T6 worden gebruikt. De bedrading is als volgt:
3v3 —- 3v3
GND —- GND
SCS —- PB00
INT —- PB01 (onderbreking 1, onderbrekingsservice-routine is EXTI11_IRQHandler)
SCK —- PB13 (SPI2)
MISO —- PB14 (SPI2)
MOSI —- PB15 (SPI2)
Opmerking: De resetpin van de W5100-module heeft een RC-reset aangenomen.
