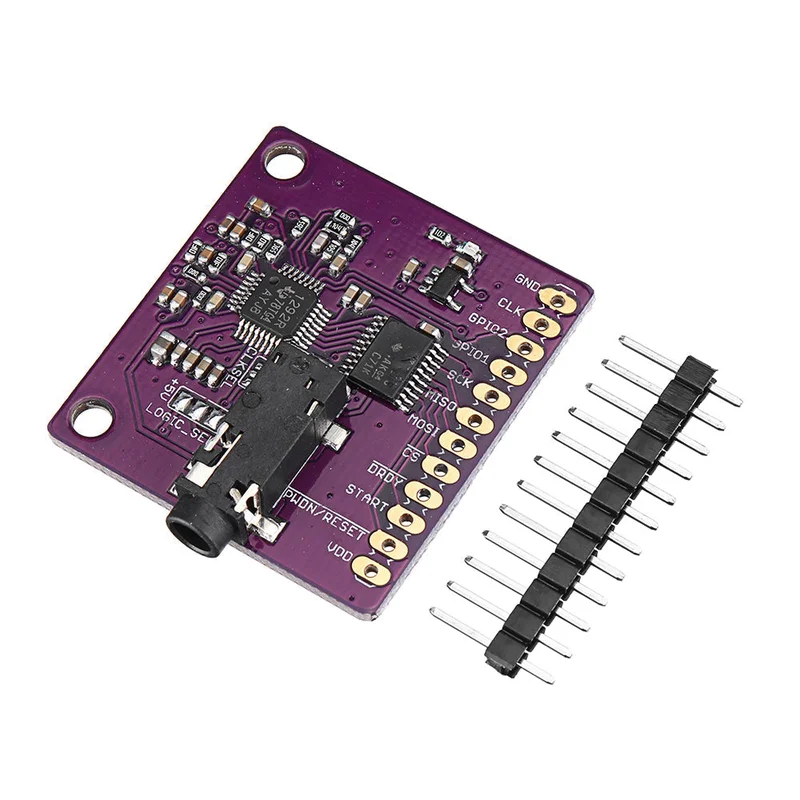

ECG en ademhalingsimpedantie 2-kanaals 24-bit A/D-omzetter-Kwaliteitsgarantie

Description

Overzicht:

Controleer eenvoudig ECG en ademhaling met dit plug-in schild. De versie 2 van dit product voegt een nieuwe SPI-pin-header toe, waardoor deze compatibel is met nieuwere apparaten, waaronder de Yun en de 3,5 mm-connector voor de elektroden.

De elektroden en kabel zijn inbegrepen met afscherming. Sluit de kabel eenvoudig aan en je bent klaar om te gaan. De ronde 3,5 mm connector biedt een eenvoudige manier om elektroden aan te sluiten. Het andere uiteinde van deze kabel heeft drukknopen voor standaard ECG-elektroden. Er is ook een pakket van 10 wegwerp ECG-elektroden beschikbaar. Het systeem accepteert twee ECG-elektroden en één Driven Right Leg (DRL) -elektrode voor ruisonderdrukking in de normale modus.

Een ander interessant kenmerk van dit schild is dat je de ademhalingsactiviteit kunt meten met dezelfde twee elektroden die op het schild zijn aangesloten. De ADS1292R gebruikt een methode die bekend staat als impedantiepneumografie om de ademhaling te meten aan de hand van veranderingen in thoraximpedantie die tijdens de ademhaling optreden.

Kenmerken:

• ADS1292R Analoog front-end IC
• Onboard 3,3V spanningsregelaar voor weinig ruis
• Aan boord logische niveau-translators voor interface
• Prototypen van gebied voor toevoeging van extra componenten

Het schild verbinden met uw apparaat:

Verbind het ECG/ademhalingsschild met uw apparaat door het bovenop te stapelen. Dit schild gebruikt de SPI-interface om te communiceren. Omdat dit de ICSP-header bevat, die wordt gebruikt op nieuwere apparaten voor SPI-communicatie, is dit schild ook compatibel met nieuwere boards zoals de Yun en Due.

De breakout bedraden naar uw apparaat:

Als je de breakout hebt gekocht, is de verbinding met het bord als volgt:

Pakket bestaat uit:

• 1 x ADS1292R schild
