E-inkt display driver board met SPI-interface, compatibel met Raspberry Pi 2/3/Zero-Kwaliteitsgarantie

Description

Opmerking: dit product bevat geen elektronische inktschermmodule.

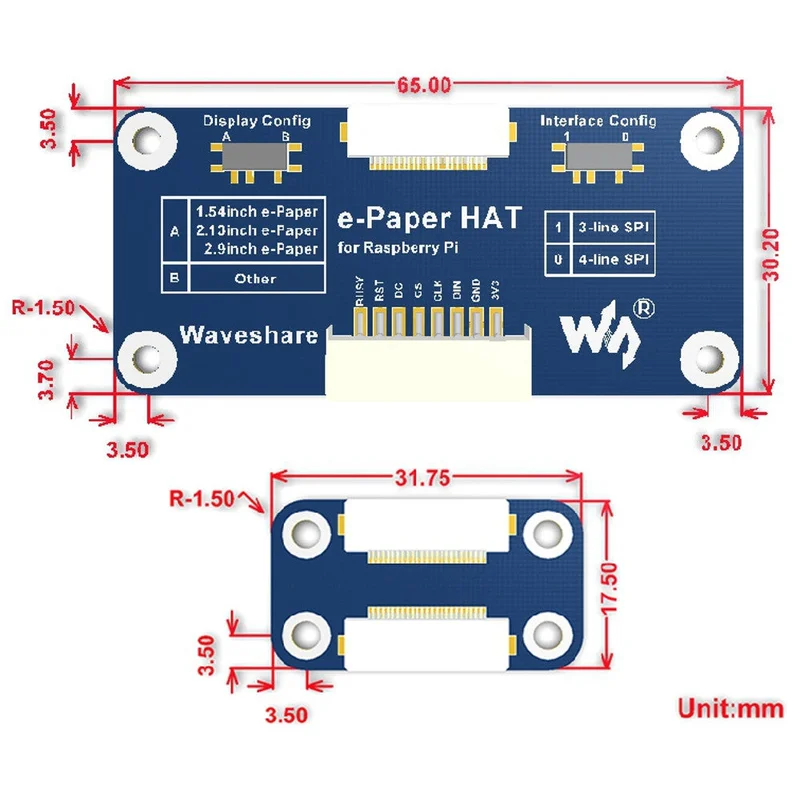

Kenmerken:Gebaseerd op een standaard interfaceontwerp, compatibel met Raspberry Pi 2, 3, Zero en Zero van een SPI-besturingsinterface, geschikt voor gebruik met Raspberry Pi, Nucleo en andere een uitgebreide informatiehandleiding met voorbeeldprogramma’s voor Raspberry Pi en :Werkspanning: 3.3VCommunicatie-interface: 3-draads SPI, 4-draads SPIAfmetingen: 65 mm x 30,2 mmVaste gatdiameter: 3,0 mmInterface beschrijving:VCC: 3,3VGND: GNDDIN: SPI-communicatie MOSI-pinCLK: SPI-communicatie SCK-pinCS: SPI-chipselectiepin (actief laag)DC: Data/commando controlepin (hoog betekent data, laag betekent commando)RST: externe resetpin (lage reset)BEZIG: bezet-statusuitgangpin (laag betekent bezet)
Inbegrepen informatie:HandleidingSchematisch diagramVoorbeeldprogrammaOntwikkelingsmaterialen
Pakketinhoud:

1 x e-Paper Driver HAT1 x RPi koperen kolompakket (2 stuks)1 x PH2.0 8PIN-kabel van 20 cm
