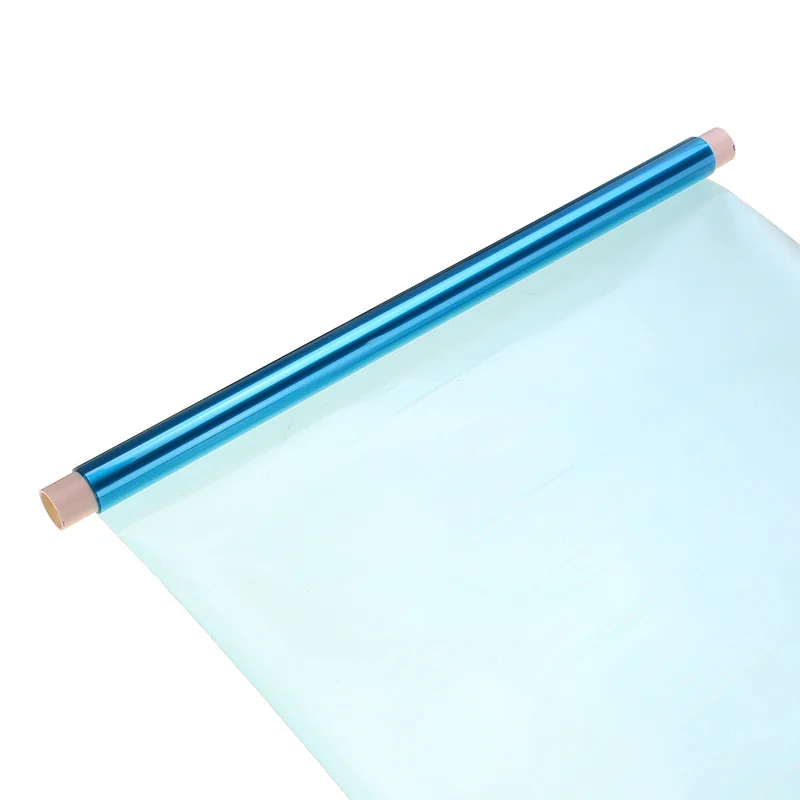

Draagbare lichtgevoelige droge film voor circuit photoresist – 30 cm x 1 m-Kwaliteitsgarantie

Description

Kenmerken:

• Universeel gebruikt bij het produceren van printplaten; bevestig het op het PCB-oppervlak om het lichtgevoelig te maken.
• Geschikt voor galvaniseren, gatafdekking en etsen.
• Groot gat dekkend vermogen.
• Hoge resolutie.
• Groot aanpassingsvermogen voor ander materiaal.
• Duurzaam in pH 8,0-8,5 omgeving.
• 1.5 mil droge film dekt volledig een gat van 0.25 inch hoogte.
• Geschikt voor gebruik in een standaard platteringsbad, zonder rimpel- of kleurfouten.

Specificatie:

• Breedte: ca. 30 cm
• Lengte: ca. 100 cm

Operationele stappen:

1. Verwijder de beschermlaag.
2. Reinig het oppervlak en bevestig de film voorzichtig, zorg ervoor dat deze vlak is en geen luchtbellen bevat.
3. Strijk de film lichtjes om deze te fixeren.
4. Druk de PCB-film af om precisie te garanderen, of gebruik in plaats daarvan perkamentpapier.
5. Plaats het afgedrukte patroon op het lichtgevoelige bord om blootstelling te geven. De droge film verandert van lichtblauw naar diepblauw.
6. Ontwikkel: verwijder de andere film en plaats deze in ontwikkelaarswater. Veeg het bord tijdens het ontwikkelen. (1 deel ontwikkelaarswater op 100 delen water)
7. Etsten.
8. Verwijder de mal na het etsen. Laat het bord enkele minuten in een oplossing van water. (1 deel ontkistingswater op 60/70 delen water)

Pakket inbegrepen:

• 1 x Draagbare lichtgevoelige droge film (30 cm x 1 m)
