Description

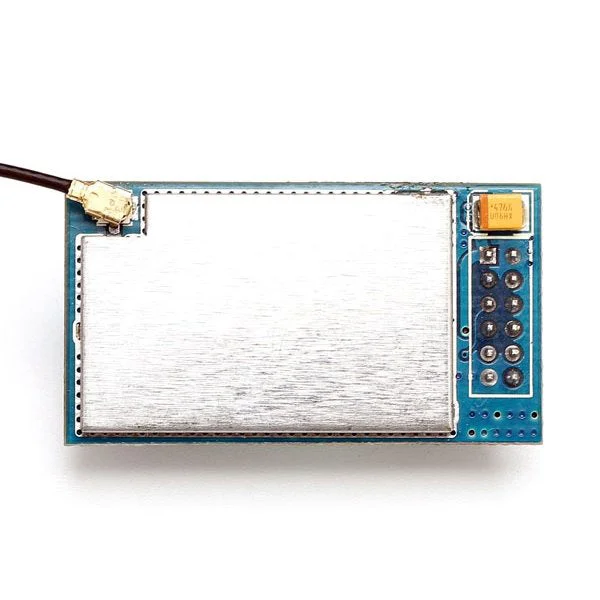

Deze draadloze 3-in-1 RF-module integreert drie RF-chips (CC2500, 436.046, A7105) op één printplaat en ondersteunt meer dan 10 verschillende protocollen, waaronder Frsky, Flysky, WLtoys, Hubsan en Hisky. Dit maakt het een uitstekende keuze voor gebruikers van Devo-serie radio’s (DEVO7, DEVO7E, DEVO10, DEVO8S, DEVO12S) die verschillende protocollen willen gebruiken.
Pinopdracht:
| Aantal | Naam | Eigendom | Beschrijving |
|---|---|---|---|
| 1 | VCC | Macht | 3,3 V voeding |
| 2 | GND | Macht | Grond |
| 3 | PAEN | Invoer | PA inschakelen, met interne pull-ups, niet verbonden |
| 4 | LANEN | Invoer | LNA inschakelen, met interne pull-ups, niet verbonden |
| 5 | MOSI | Invoer | SPI-ingang voor slave-apparaat |
| 6 | MISO | Uitgang | SPI-uitgang voor slave-apparaat |
| 7 | CE_NRF | Invoer | 436.046 chip enable, met interne pull-ups, niet verbonden |
| 8 | SCK | Invoer | SPI kloksignaal |
| 9 | CS_2500 | Invoer | CC2500 chip select |
| 10 | CS_2401 | Invoer | 436.046 chip select |
| 11 | GND | Macht | Grond |
| 12 | CS_7105 | Invoer | A7105 chipselectie |
Installatie:
Gebruik 30 AWG draden om de module met de Devo-zender te verbinden. Bevestig de antenne aan de bovenkant van de zender, naast de originele antenne. Voor de Devo 7E moet u een kabel aansluiten op de MCU. U kunt een warmteband gebruiken om ongewenste MCU-pinnen te bedekken, wat het soldeerwerk vergemakkelijkt.
Verbinding:
| RF module | DEVO10 | DEVO7E |
|---|---|---|
| SCK | 2 | 2 |
| MOSI | 4 | 3 |
| MISO | 5 | 4 |
| CS_2500 | 13 | 10 |
| CS_2401 | 16 | 13 |
| CS_7105 | 12 | 9 |
| VCC | 15 | 12 |
| GND | 3 of 8 of 14 | 7 of 11 |
U kunt de verbindingen van de ‘CS’-pennen zelf definiëren en moet het ‘.ini’-bestand aanpassen. Voor meer informatie over firmware-upgrades en het aanpassen van het ini-bestand, bezoek de Deviation forumlinks.
