Draadloos DMX512 systeem voor LED podiumverlichting-Kwaliteitsgarantie

Description

Specificaties:

• Interface: RS485
• Maximaal zendvermogen: 23DBM
• Overdracht afstand: 1000m
• Modulatiemodus: GFSK
• Werkfrequentiebereik: 2.400-2.4835 GHz, ISM, 126
• Gevoeligheid: -94dBm
• Voedingsadapter: US- of EU-stekker
• Materiaal: roestvrij staal
• Afmetingen: 1.8 * 14 cm

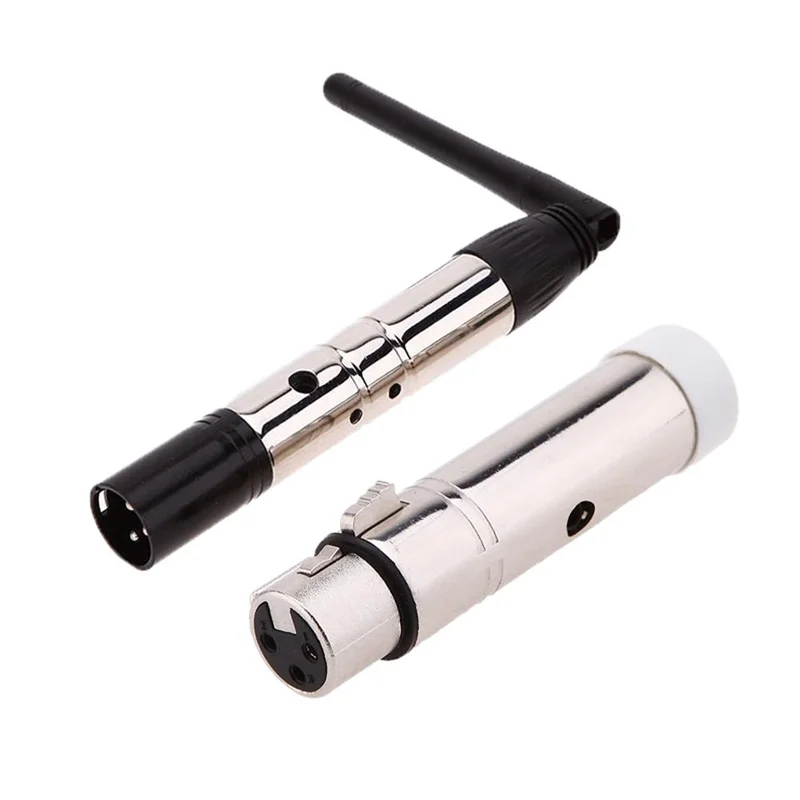

Beschrijving:Deze draadloze ontvanger is ontworpen voor DMX-podiumverlichting en ondersteunt een ultra lange afstandstransmissie tot 1000 meter. Hiermee kun je het podiumlicht draadloos een zendvermogen van 23DBM en een betrouwbare, realtime signaaloverdracht zonder product maakt gebruik van de 2.4G ISM-frequentiesectie en biedt een hoog effectieve GFSK-modulatie. Het heeft 126 kanalen die automatisch frequenties springen, wat zorgt voor een hoge weerstand tegen zijn 7 groepen ID-codes instelbaar, zodat gebruikers tot 7 individuele draadloze netwerken kunnen gebruiken zonder elkaar te storen. (Tricolor LED-indicatoren)
Instellingen:
ID-code en bijbehorende LED-kleur:

• 1: ROOD
• 2: GROEN
• 3: ROOD + GROEN
• 4: BLAUW
• 5: ROOD + BLAUW
• 6: GROEN + BLAUW
• 7: ROOD + GROEN + BLAUW

1. Druk op de schakelaar boven de LED-indicator om de ID-instelling aan te geven.2. Druk opnieuw om de gewenste kleur-ID in te stellen; elke druk op de schakelaar verhoogt de ID-code met 1.3. Werkcondities:

• LED constant verlicht: geen DMX- of draadloos signaal.
• Rode LED-flitser: verzenden.
• Groene LED-flitser: ontvangen.

4. RF-frequentie 2.400 – 2.525G, met in totaal 126 kanalen die automatisch worden gezocht.5. ID-code “1-7”; druk op ‘KEY’ om in te stellen, het werkt alleen met dezelfde ID-code voor zender en ontvanger (dezelfde LED-kleur).
Communicatie:1. Zet eerst het DMX512 draadloze ontvangbord aan, gevolgd door het verzendbord.2. Druk op de “Key” knop om dezelfde ID-waarde in te stellen voor zowel de verzend- als ontvangkaart. Gebruik een andere ID-waarde voor meerdere draadloze systemen op dezelfde locatie.3. De rode LED knippert wanneer de zender DMX-gegevens verzendt zonder storingen, waarna de ontvanger het frequentiesegment aanpast. De groene LED knippert totdat dezelfde ID-waarde is ontvangen; hoe meer DMX-gegevens, hoe sneller de LED knippert.4. Communicatie is correct tot stand gebracht.
Pakketinhoud:

• 1 * DMX-ontvanger of 1 * zender
• 1 * EU-stekker of 1 * US-stekker
• 1 * gebruikershandleiding
