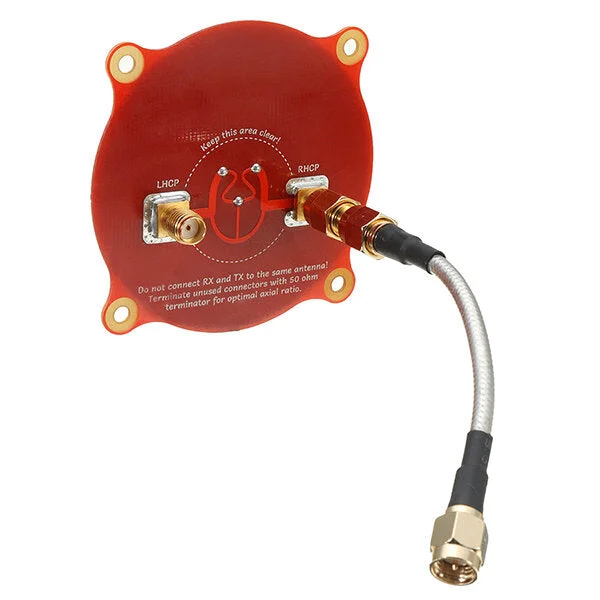

Directional cirkelgepolariseerde FPV antenne 5.8GHz 9.4dBi-Kwaliteitsgarantie

Description

Opmerking:Terminator is niet inbegrepen, je kunt deze apart aanschaffen.

De Triple Feed Patch antenne is een directionele cirkelgepolariseerde antenne.

Goede stralings efficiëntie. De meeste FR4-gebaseerde patches hebben een slechte efficiëntie omdat FR4 veel verliezen heeft bij 5.8 GHz.

Goede axiale verhouding, niet alleen recht tegenover de patch maar ook off-center.

Mini versie met een diameter van 45mm:

Stralingspatroon:

Afmetingen:

Specificaties:

Center frequentie: 5.8 GHz

Bandbreedte: 660 MHz (5.47 – 6.13 GHz)

Matching: S11 < -20 dB, VSWR < 1.22 (bij center frequentie)

Axiale verhouding: < 1.3

Antenne gain: 9.4 dBi

Half power beam width: 55° (horizontaal en verticaal)

Stralings efficiëntie: 83.5%

Diameter van grote schijf: 5.94cm

Diameter van kleine schijf: 2.46cm

Functies:

Goede stralings efficiëntie. De meeste FR4-gebaseerde patches hebben een slechte efficiëntie omdat FR4 veel verliezen heeft bij 5.8 GHz.

Goede axiale verhouding, niet alleen recht tegenover de patch maar ook off-center.
Opmerking: De PCB’s moeten 1.0 mm dik FR4-materiaal gebruiken.

Pakket inbegrepen:

1 x Directional cirkelgepolariseerde FPV antenne 5.8GHz 9.4dBi
1 x Verlengkabel
1 x SMA Female naar RP-SMA Male adapter connector
