Description

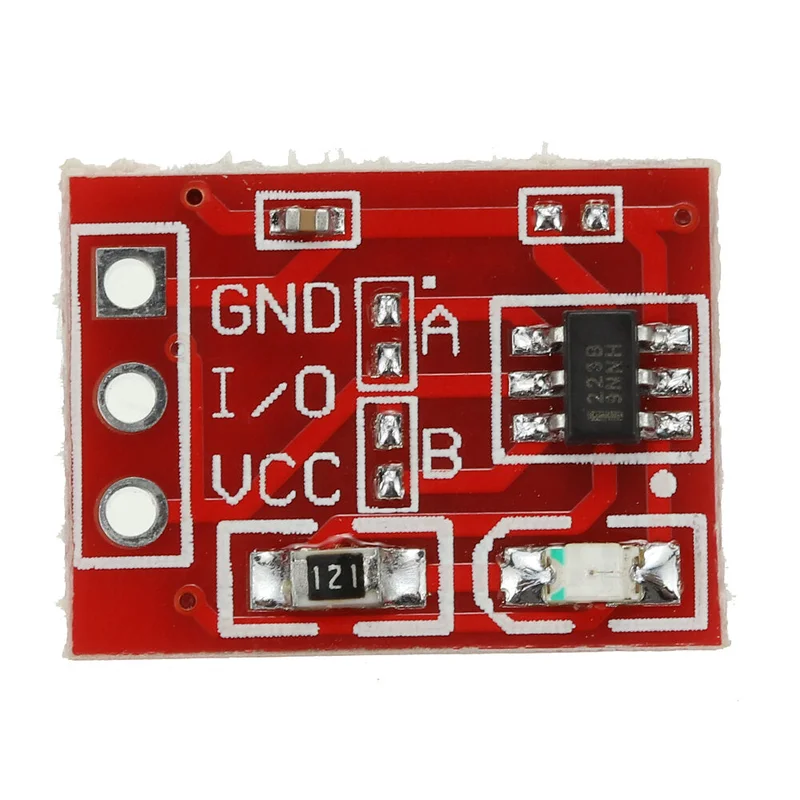

TTP223-functie:Maat: 15 x 11 mmVoeding: 2,5 – 5,5 VTrigger-instellingsmodus: (1 -> Kort, 0 -> Geen Kort)AB=00: Uitgang zonder vergrendeling hoog TTL-niveauAB=01: Zelfvergrendeling Hoog TTL-niveau-uitgangAB=10: Geen vergrendeling Laag TTL-niveau uitgangAB=11: Zelfvergrendeling Laag TTL-niveau uitgang
Aanraaksensormodule
Inleiding:Deze module is een capacitieve aanraakschakelaarmodule gebaseerd op aanraakdetectie-IC (TTP223B). Onder normale omstandigheden is de module in een laag-niveau modus en verbruikt deze weinig stroom. Wanneer de module wordt aangeraakt, schakelt deze over naar een hoog-niveau modus. Na 12 seconden zonder aanraking schakelt de module terug naar de laag-stroommodus. De module kan op niet-metalen oppervlakken zoals plastic en glas worden geïnstalleerd. Een dunne laag papier kan ook op de module worden geplaatst. Dit maakt het mogelijk om een verborgen knop te creëren in muren, op bureaus en andere plaatsen, waardoor het indrukken van een knop overbodig wordt.
Kenmerken:Inching-type: beginstatus is laag niveau, aanraken is hoog niveau, niet aanraken is laag niveau (vergelijkbaar met de functie van een aanraakknop) met laag kan 2-5,5 V DC zijn;Beide zijden kunnen als aanraakoppervlak worden gebruikt om traditionele aanraakknoppen te vervangen. 4 M2 schroefpositioneringsgaten voor eenvoudige -opmerkingen: raak de aanraaksensor eerst licht aan en houd deze vervolgens lang ingedrukt om de bureaulamp te laten knipperen en branden.
| Project | Min | Typisch | Max | Eenheid |
| Voedingsspanning VCC | 2 | 3 | 5,5 | V |
| Uitgang VOH op hoog niveau | — | 0,8 VCC | — | V |
| Uitgang laag niveau VOL | — | — | 0,3 VCC | V |
| Uitgangspen stroom (@VCC=3V,VOL=0,6V) | — | 8 | — | mA |
| Trekstroom van uitgangspen (@VCC=3V,VOH=2,4V) | — | -4 | — | mA |
| Reactietijd (laag stroomverbruik) | — | — | 220 | ms |
| Reactietijd (snelle modus) | — | — | 60 | ms |
| Maat | 24 x 24 x 7,2 | mm | ||
| Gewicht | 2 | g |
Bedieningsinterface:drie pinnen (GND, VCC, SIG), GND is de grond, VCC is de voeding, SIG is de digitale signaaluitgang.Stroomindicator:groene LED, licht op wanneer de stroom correct is ingeschakeld!Aanraakgebied:het interne gebied van een pictogram dat lijkt op een vingerafdruk, dat kan worden geactiveerd door een vinger aan te raken.Positioneringsgat:vier M2 schroefpositioneringsgaten, met een opening van 2,2 mm, maken de module eenvoudig te installeren en te positioneren.
Pakket bestaat uit:1 x Digitale aanraakschakelaarsensor (TTP223 / TTP224 / TTP226 / TTP229 / TTP223B)
