Description
Overzicht:Deze digitale signaalgenerator is gebaseerd op directe digitale synthesetechnologie (DDS) en is ontworpen met FPGA. Het apparaat werkt op een DC5V-voeding en kan verschillende golfvormen genereren, waaronder sinusvormig, vierkant (met aanpasbare duty cycle van 1% tot 99%), driehoekig en zaagtand. De frequentieresolutie bedraagt 10 mHz. Het apparaat biedt ook dual differential TTL-niveau-uitgangen, een frequentiemeter tot 60 MHz en andere handige functies. De generator heeft instelbare amplitude en DC-offset voor het uitgangssignaal. Het ondersteunt zowel lineair als logaritmisch scannen, waarbij het scanfrequentiebereik en de scantijd naar wens kunnen worden ingesteld. Dit maakt het een ideale keuze voor elektronische hobbyisten, laboratoria, productielijnen, onderwijs en wetenschappelijk onderzoek. Het kan ook dienen als een ondersteunende module voor industriële apparatuur.
Kenmerken:◆ Compact formaat, veelzijdig en gemakkelijk mee te nemen◆ Kan opdrachten via de computer ontvangen om het instrument te bedienen◆ Hoge frequentienauwkeurigheid: tot 10-6 orde van grootte◆ Hoge frequentieresolutie: volledige bereik frequentieresolutie van 10 mHz◆ Geen bereikbeperkingen: volledige bereikfrequentie is direct digitaal instelbaar◆ Hoge golfvormnauwkeurigheid: de uitgangsgolfvorm is gesynthetiseerd met een hoge nauwkeurigheid en lage vervorming◆ Meerdere golfvormen: sinus, vierkant, driehoek, zaagtand, met dubbele TTL-niveau differentiaaluitgang◆ Scanfunctie: frequenties kunnen willekeurig worden ingesteld voor scannen◆ Opslagfunctie: kan 20 sets van door de gebruiker ingestelde parameters opslaan voor later gebruik◆ Bedieningsmodus: bediening via knoppen, LCD1602-display in het Engels, directe digitale instelling of continue aanpassing met knoppen◆ Hoge betrouwbaarheid: gebruik van grootschalige geïntegreerde schakelingen voor lange levensduur◆ Frequentiemeting: met een frequentiemeterfunctie tot 60 MHz voor interne en externe signalen◆ Geluidsfunctie: een zoemer geeft een geluidssignaal bij bediening, kan in- of uitgeschakeld worden
| Productspecificaties |
FY2002S |
FY2005S |
FY2008S |
FY2010S |
| Frequentiebereik van sinusvormige golf |
0Hz – 2MHz |
0Hz – 5MHz |
0Hz – 8MHz |
0Hz – 10MHz |
| Frequentiebereik van blokgolf |
0Hz – 2MHz |
0Hz – 2MHz |
0Hz – 2MHz |
0Hz – 2MHz |
| Frequentiebereik van driehoekige golf |
0Hz – 2MHz |
0Hz – 2MHz |
0Hz – 2MHz |
0Hz – 2MHz |
| Frequentiebereik van andere golfvormen |
0Hz – 2MHz |
0Hz – 2MHz |
0Hz – 2MHz |
0Hz – 2MHz |
| Signaaluitgangsparameters |
|
| Uitgangskanaal |
Eén hoofdgolfvormuitgang en twee TTL-differentiële uitgangen |
| Uitgangsgolfvorm |
Sinusvormige golf, vierkante golf (instelbare duty cycle), driehoekige golf, oplopende zaagtandgolf, aflopende zaagtandgolf |
| Uitgangsamplitude |
Meer dan 10Vp-p (onbelast) |
| Uitgangsimpedantie |
50 ohm + 10% |
| DC-offset |
+ 3V |
| Frequentieresolutie |
0,01Hz (10mHz) |
| Frequentienauwkeurigheid |
+ 5 x 10-6 |
| Frequentiestabiliteit |
+ 2 x 10-6 / 3 uur |
| Sinusvormige vervorming |
Minder dan 0,8% (referentiefrequentie 1 KHz) |
| Driehoekige golf lineariteit |
Meer dan 98% (0,01Hz ~ 10kHz) |
| Tijd van opkomst en ondergang van de vierkante golf |
≤50ns |
| Omvang van de blokgolfcyclus |
1% ~ 99% |
| TTL-output |
|
| Spanning |
> 3Vp-p |
| Belasting |
> 20 TTL-load |
| TTL-niveau tijdstip van stijgen en dalen |
≤20ns |
| Frequentietellerfunctie |
|
| Telbereik |
0-4294967295 |
| Frequentiemetingsbereik |
1Hz ~ 60MHz |
| Ingangsamplitude |
2Vp-p ~ 20Vp-p |
| Scanfunctie |
|
| Scanmodus |
Lineair en logaritmisch scannen |
| Frequentie instellingsbereik |
Willekeurige instelling van begin- en eindpunten (startfrequentie moet lager zijn dan eindfrequentie) |
| Bereik frequentiebereik |
M1 Preset frequentie ~ M2 Preset frequentie |
| Scansnelheid |
1s ~ 99s stap voor stap |
| Andere kenmerken |
|
| Weergavemodus |
LCD1602 LCD Engels scherm |
| Opslag- en invoerfuncties |
M0-M19 (M0: standaardinvoer) |
| Tipfunctie van zoemer |
Open of sluit via programma-instellingen |
| Voeding |
DC5V 1A, met bijbehorende AC220V naar DC5V voedingsadapter |
| Productieproces |
Surface-montagetechnologie, grootschalige geïntegreerde schakelingen voor hoge betrouwbaarheid en lange levensduur |
| Operationele kenmerken |
Alle toetsbediening, knop voor continue aanpassing |
| Omgevingscondities |
Temperatuur: 0 ~ 40 ℃
Luchtvochtigheid: <80% |
| Afmetingen |
95 mm (lengte) * 65 mm (breedte) * 30 mm (hoogte) |
| Gewicht |
230 g |

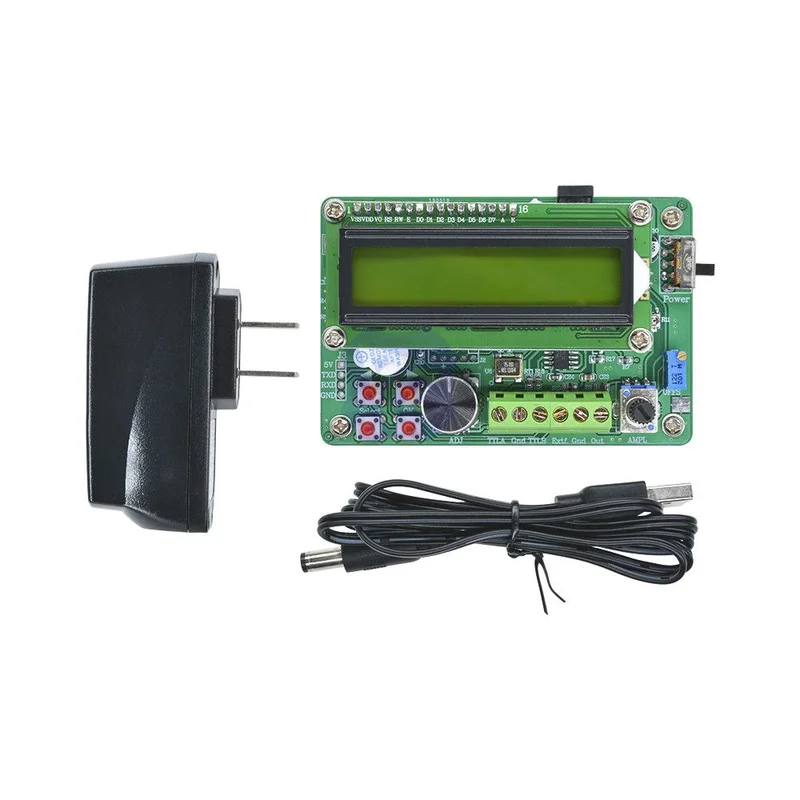

Pakket inbegrepen:
1 x Digitale signaalgenerator met LCD-display FY2010S 10 MHz
1 x Wisselstroomadapter
