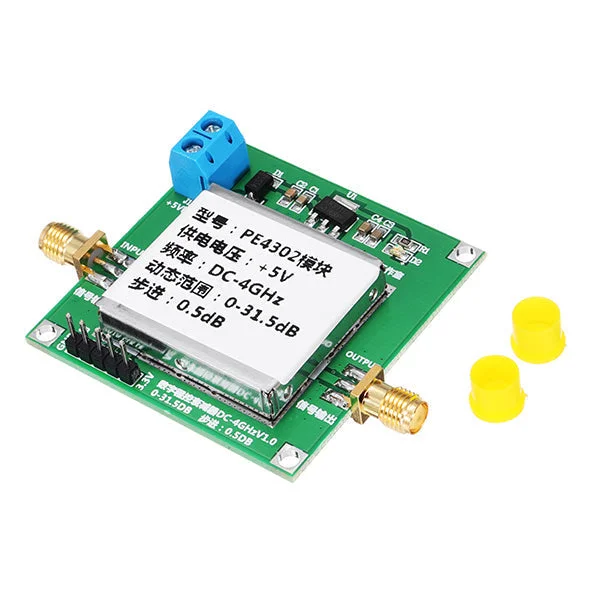

Digitale RF stapverzwakker module 0-31.5dB-Kwaliteitsgarantie

Description

Kenmerken:

De PE4302 is een 6-bits RF digitale stapverzwakker (DSA) met hoge lineariteit en een bereik van 31,5 dB in stappen van 0,5 dB. Deze 50 ohm RF DSA biedt zowel parallelle als seriële CMOS-besturingsinterfaces die werken op een enkele 3-volt voeding en handhaven hoge verzwakkingsnauwkeurigheid over frequentie en temperatuur. Het beschikt ook over een unieke besturingsinterface waarmee de gebruiker een initiële verzwakkingstoestand kan selecteren bij opstarten. De module heeft een beschermend omhulsel en een anti-omgekeerde beschermingsdiode.

Technische specificaties:

• Voedingsspanning: 5V DC (standaardstroomwaarde 5mA)
• Programmeertbare verzwakking: 0 tot 31.5dB, stapgrootte 0.5dB, input en output impedantie: 50 ohm
• Ondersteunt zowel parallelle als seriële modus en de functie voor het selecteren van de opstartstatus
• Bandbreedte: 1MHz tot 4GHz (afhankelijk van de verzwakkingswaarden)
• Met een metalen schild voor extra bescherming

Configuratie van verschillende modi:

• Seriële modus configuratie: verbreek J5, J7 en sluit J6 en J4 aan
• Drie-draad seriële modus pinnen: GND, DATA, CLK, LE, 3.3V
• Parallelle C0.5-C16 besturingsmodus configuratie: ontkoppel J4, J7 en sluit J5 en J6 aan
• Parallelle PUP-configuratie: ontkoppel J4, J5 en sluit J7 en J6 aan

Pakket bevat:

• 1 x Digitale RF stapverzwakkermodule
